Горелка газовая ГБЛ-3,5

Описание

Газовая горелка ГБЛ-3,5 имеет блочную конструкцию, является полностью автоматизированной и предназначена для сжигания природного или попутного нефтяного газа.

Горелка применяется для работы с отопительными водогрейными (водотрубными и жаротрубными) котлами, отопительно-производственными паровыми котлами, а также с другими теплоагрегатами (сушилками, плавильными печами, теплогенераторами и т. д.).

Горелка газовая ГБЛ-3,5

Горелка ГБЛ-3,5 используется с теплоагрегатами мощностью до 3,15 МВт.

Возможна адаптация горелки для любых типов теплоагрегатов.

Горелка выпускается в различных исполнениях:
  • по типу регулирования мощности: плавно-двухступенчатое, многоступенчатое или модулируемое;
  • по размеру факела: длинный.

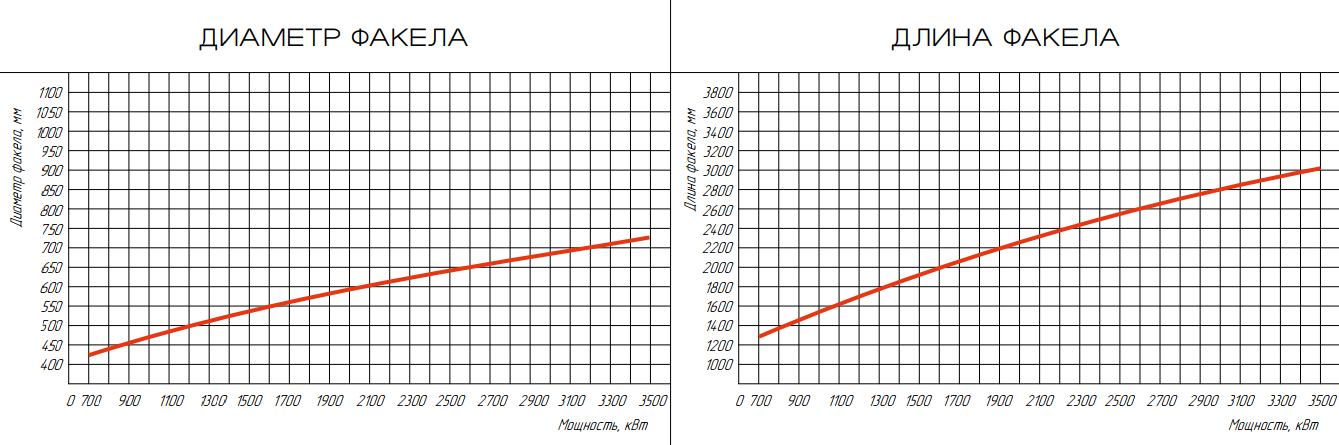

Размеры факела могут быть изменены в зависимости от типа и конструкции теплоагрегата.
В комплект поставки входят:
  • горелка;
  • газовая арматура Ду 50 или 65;
  • автоматика управления;
  • котловые датчики и соединительные кабели.

Горелка может оснащаться различными типами автоматики управления:

  • СКА-КСУ-ГБЛ-МС (управление горелкой и теплоагрегатом; модулируемое регулирование мощности);
  • СПЕКОН СК (управление горелкой или горелкой и теплоагрегатом; модулируемое регулирование мощности).

Возможны другие варианты поставки.

Преимущества модулируемых горелок:
  • продление срока службы теплоагрегата;
  • экономия топлива (более 10%) и электроэнергии (более 20%);
  • минимальное количество вредных выбросов в атмосферу (CO = 0%, NOx < 80 мг/м3);
  • широкий диапазон регулирования мощности (10 - 100%);
  • полная автоматизация и повышение безопасности работы теплоагрегата.

Технические характеристики

Номинальная тепловая мощность, МВт 3,5
Вид топлива Природный газ
Номинальный расход газа, м3/час 381,5
Присоединительное давление газа, кПа 20 - 45*
Электрическое питание 220/380 В, 50 Гц
Потребляемая электрическая мощность, кВт 8,5
Регулирование тепловой мощности Плавно-двухступенчатое, многоступенчатое или модулируемое
Диапазон регулирования тепловой мощности 40, 100% или 20 - 100%
Автоматика управления LFL, КСУ-ЭВМ-М или СПЕКОН СК
Контроль пламени Фотоэлектрический датчик или контрольный электрод
Диаметр арматурной группы, мм 65, 80
Масса, кг, не более 210**

Примечание
* — использование горелок на другом присоединительном давлении газа – по согласованию
** — масса горелок указана без учета массы арматурной группы и автоматики управления.

Необходимые минимальные размеры камеры сгорания для установки горелок ГБЛ-3,5 на жаротрубные котлы

Тип котла длина, мм диаметр, мм
двухходовые котлы 2650 1160
трехходовые котлы 3100 820

Таблица применяемости горелок ГБЛ-3,5 с промышленными котлами

Горелка Котел Производитель
ГБЛ-3,5 ТЕРМОТЕХНИК ТТ100 (3000 кВт) ООО «ЭНТРОРОС», г. Санкт-Петербург
ТЕРМОТЕХНИК ТТ200 (5 т/ч)
ТУРБОТЕРМ ТТ (3150 кВт) ООО «ПГ «РЭМЭКС», Московская обл., п. Черноголовка
ТУРБОТЕРМ-ГАРАНТ ТТГ (3000 кВт)
ЗИОСАБ-3000 ООО «ЗиОСаб-Дон», Ростовская обл., г. Волгодонск
КВ-ГМ-2,32-95Н (серия «Смоленск») ОАО «Дорогобужкотломаш», Смоленская обл., п. Верхнеднепровский
КВа-3,0Г (ИКЗ-3000) ООО «Ижевский котельный завод», г. Ижевск
КВ-ГМ-3,15-95П ООО «Псковский котельный завод», г. Псков
КВ-ГМ-3,15-115П
КССУ-3,0 НПК «Аксайтеплоэнерго», г. Ростов-на-Дону
ЭНЕРКО-3000 ООО «НПФ «Экология-Энергетика», г. Москва
КВа-3,15 (серия «Квант») ЗАО «Белогорье», Белгородская обл., г. Шебекино
КСВ-3,0 ЗАО «Уралкотломаш», г. Екатеринбург
КСВА-3,15
КВСА-3 ООО «ПФ «ОКТАН», г. Омск

Возможен подбор горелок для любых типов теплоагрегатов.

Форма расчета экономии топлива

Длительность отопительного сезона Стоимость 1 000 м3 топлива, руб. Итого, руб.
природный газ услуги без НДС с НДС *
суток * снабжение транспортные

Результаты расчета

Номинальная тепловая мощность горелки, МВт Расход газа, м3 Потребление газа за отопительный сезон Попра-
вочный коэффи-
циент
Усредненная тепловая мощность горелки, МВт Усредненный расход газа, м3 Потребление газа за отопительный сезон
объем, м3 стоимость с НДС, руб. объем, м3 стоимость с НДС, руб.
3.50 380.00 1 659 840.00 4 812 249 0.80 2.80 304.00 1 327 872.00 3 849 799

Мощность горелки, МВт Экономия газа за отопительный сезон, %, физический эквивалент, денежный эквивалент
% м3 руб. % м3 руб. % м3 руб.
3.50 5 66 393.60 192 490 10 132 787.20 384 980 15 199 180.80 577 470

P.S. Длительность отопительного сезона с 15 октября по 15 апреля составляет 182 суток
* - данные ввода, обязательные для выполнения расчета.
5% экономия достигается в случае замены современных ступенчатых горелок на модулируемые.
10%, если модулируемая горелка ставится вместо горелки советских разработок (типа ГМГ) либо вместо БИГов (большая инжекционная горелка).
15% экономии достигается при замене старых подовых горелок, которые применялись на чугунно-секционных котлах.
Плюс к этому, проценты экономии можно увеличить за счет грамотной настройки. 5–10–15% экономии - достигаются при минимальной настройке, но, если горелку настраивают наши специалисты или наши высококвалифицированные партнеры, то, в большинстве случаев, экономия получается еще больше.
Значения транспортных и снабженческих расходов по-умолчанию взяты для Новгородской области. Вводите значения для своих регионов для более корректного расчета.
