Горелка газовая ГБЛ-1,9

Описание

Газовая горелка ГБЛ-1,9 имеет блочную конструкцию, является полностью автоматизированной и предназначена для сжигания природного или попутного нефтяного газа.

Горелка применяется для работы с отопительными водогрейными (водотрубными и жаротрубными) котлами, отопительно-производственными паровыми котлами, а также с другими теплоагрегатами (сушилками, плавильными печами, теплогенераторами и т. д.).

Горелка газовая ГБЛ-1,9

Горелка ГБЛ-1,9 используется с теплоагрегатами мощностью до 1,75 МВт (паропроизводительностью до 2,5 т/ч – при одногорелочном оснащении, до 4 т/ч – при двухгорелочном оснащении).

Возможна адаптация горелки для любых типов теплоагрегатов.

Горелка выпускается в различных исполнениях:
  • по типу регулирования мощности: плавно-двухступенчатое, многоступенчатое или модулируемое;
  • по размеру факела: стандартный (ГБЛ-1,9) или длинный (ГБЛ-1,9 Р – находится в разработке).

Размеры факела могут быть изменены в зависимости от типа и конструкции теплоагрегата.

В комплект поставки входят:
  • горелка;
  • газовая арматура Ду 50 или 65;
  • автоматика управления;
  • котловые датчики и соединительные кабели.
Горелка может оснащаться различными типами автоматики управления:
  • СКА-КСУ-ГБЛ-МС (управление горелкой и теплоагрегатом; модулируемое регулирование мощности);
  • СПЕКОН СК (управление горелкой или горелкой и теплоагрегатом; модулируемое регулирование мощности).

Возможны другие варианты поставки.

Преимущества модулируемых горелок:
  • продление срока службы теплоагрегата;
  • экономия топлива (более 10%) и электроэнергии (более 20%);
  • минимальное количество вредных выбросов в атмосферу (CO = 0%, NOx < 80 мг/м3);
  • широкий диапазон регулирования мощности (10 - 100%);
  • полная автоматизация и повышение безопасности работы теплоагрегата.

Технические характеристики

Номинальная тепловая мощность, МВт 1,9
Вид топлива Природный газ
Номинальный расход газа, м3/час 207,1
Присоединительное давление газа, кПа 4 - 45
Электрическое питание 220/380 В, 50 Гц
Потребляемая электрическая мощность, кВт 2,5
Регулирование тепловой мощности Плавно-двухступенчатое, многоступенчатое или модулируемое
Диапазон регулирования тепловой мощности 40, 100% или 20 - 100%
Автоматика управления LFL, КСУ-ЭВМ-М или СПЕКОН СК
Контроль пламени Фотоэлектрический датчик или контрольный электрод
Диаметр арматурной группы, мм 50, 65
Масса, кг, не более 80*

Примечание

* — масса горелок указана без учета массы арматурной группы и автоматики управления.

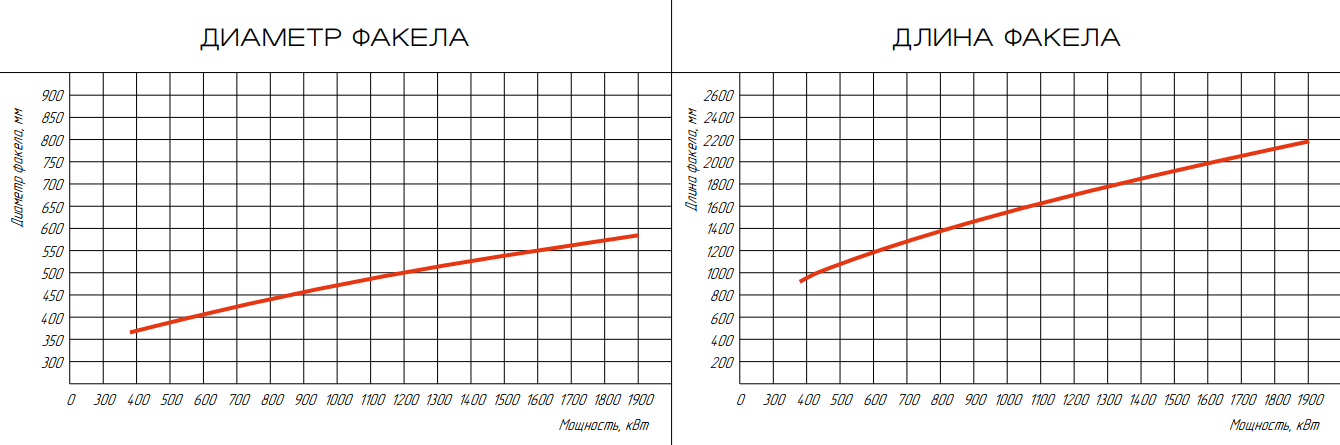

Размеры факела горелки ГБЛ-1,9 для установки на водотрубные котлы

длина, м 1,75
диаметр, м 1,15

Таблица применяемости горелок ГБЛ-1,9 с промышленными котлами

Горелка Котел Производитель
ГБЛ-1,9 КВа-1,74Г ООО «Ижевский котельный завод», г. Ижевск
КВ-Г-1,5-115 ООО «ЭНКО», г. Ижевск
КССУ-1,6 НПК «Аксайтеплоэнерго», г. Ростов-на-Дону
КВ-ГМ-1,5-95П
ООО «Псковский котельный завод», г. Псков
КВ-ГМ-1,5-115П
КВ-ГМ-1,6-95П
КВ-ГМ-1,6-115П
ДКВр-2,5-13 ОАО «Бийский котельный завод», Алтайский край, г. Бийск
ГБЛ-1,9 (2 шт.) ДКВр-4-13

Возможен подбор горелок для любых типов теплоагрегатов.

Форма расчета экономии топлива

Длительность отопительного сезона Стоимость 1 000 м3 топлива, руб. Итого, руб.
природный газ услуги без НДС с НДС *
суток * снабжение транспортные

Результаты расчета

Номинальная тепловая мощность горелки, МВт Расход газа, м3 Потребление газа за отопительный сезон Попра-
вочный коэффи-
циент
Усредненная тепловая мощность горелки, МВт Усредненный расход газа, м3 Потребление газа за отопительный сезон
объем, м3 стоимость с НДС, руб. объем, м3 стоимость с НДС, руб.
1.90 210.00 917 280.00 2 659 401 0.80 1.52 168.00 733 824.00 2 127 521

Мощность горелки, МВт Экономия газа за отопительный сезон, %, физический эквивалент, денежный эквивалент
% м3 руб. % м3 руб. % м3 руб.
1.90 5 36 691.20 106 376 10 73 382.40 212 752 15 110 073.60 319 128

P.S. Длительность отопительного сезона с 15 октября по 15 апреля составляет 182 суток
* - данные ввода, обязательные для выполнения расчета.
5% экономия достигается в случае замены современных ступенчатых горелок на модулируемые.
10%, если модулируемая горелка ставится вместо горелки советских разработок (типа ГМГ) либо вместо БИГов (большая инжекционная горелка).
15% экономии достигается при замене старых подовых горелок, которые применялись на чугунно-секционных котлах.
Плюс к этому, проценты экономии можно увеличить за счет грамотной настройки. 5–10–15% экономии - достигаются при минимальной настройке, но, если горелку настраивают наши специалисты или наши высококвалифицированные партнеры, то, в большинстве случаев, экономия получается еще больше.
Значения транспортных и снабженческих расходов по-умолчанию взяты для Новгородской области. Вводите значения для своих регионов для более корректного расчета.
