Регулятор давления газа прямоточный с теплогенератором РДУ-Т

Регулятор давления РДУ-Т с теплогенератором

Регулятор давления газа РДУ-Т предназначен для снижения и поддержания заданного значения выходного давления на объектах магистральных газопроводов.

Главным отличием от регуляторов РДУ-100 и других типов регуляторов является наличие встроенного теплогенератора, который за счет собственной кинетической энергии газа обогревает редуцирующий узел регулятора, исключая его обмерзание при больших перепадах давления. Регулятор давления газа прямоточный РДУ-Т

При подаче на вход газа, давлением не менее 0,6±0,04 МПа и расходе газа (через регулятор) не менее 1000 м3/ч, теплогенераторы нагревают теплоизлучающие патрубки, обеспечивая подогрев корпуса в зоне дроселирования, что препятствует гидратообразованию.

Регуляторы давления газа серии РДУ и РДУ-Т полностью идентичны по строительным размерам и могут быть заменены без проведения дополнительных огневых работ.

Газ для работы теплогенераторов отбирается с входного фланца регулятора и далее через фланец регулятора отводится в выходной трубопровод.

Таблица соответствия маркировок

Старое обозначение РДУ Обозначение РДУ с теплогенератором
РДУ-80-01 РДУ-Т-100/50
РДУ-80-02 РДУ-Т-100/80
РДУ-80-03 РДУ-Т-100/100
РДУ-100-64 РДУ-Т- 64/100

Технические характеристики

Наименование параметра Модификация РДУ-Т
РДУ-Т-100/50 РДУ-Т-100/80 РДУ-Т-100/100 РДУ-Т-64/100
Диаметр условного прохода, мм 50 80 100 100
Условное давление, МПа 10 6,4
Верхние пределы настройки, МПа 0,1 – 1,6 с ЗУ-3; 0,1 – 3,2 с РПО
Коэффициент пропускной способности, КV 40 60 100 100
Масса, кг 98 143 189 176

Расходная характеристика «ход-расход» линейная. Тип регулирующего органа – односедельный. Закон регулирования – пропорционально-интегральный.
Климатическое исполнение «У» категории 1 по ГОСТ 15150-69, но предназначены для работы при температуре окружающего воздуха от минус 40 до плюс 50 °С.
Зона пропорциональности, не более, 20% от верхнего предела настройки.
Зона нечувствительности, не более, 2,5% от верхнего предела настройки.
Вид соединения – фланцевый по ГОСТ 12821-80.
Рабочая среда – природный газ по ГОСТ 5542-87 (с учетом параметров по СТО Газпром 2-4.1-212-2008).
Температура рабочей среды от минус 10 до плюс 80 °С, кратковременно до плюс 100 °С.

Принцип работы теплогенератора

Работа теплогенератора основана на принципе вихревого разделения потока. Газ под давлением, поступая на вход теплогенератора «А», попадает в улитку 5, где закручиваясь, разделяется на горячую и холодную составляющую. Горячая составляющая, проходя по спирали, нагревает теплоизлучающий патрубок, затем проходит по центру в обратном направлении и сбрасывается в выходной фланец регулятора через выходное отверстие «Б».

Теплогенераторы смонтированы максимально близко к наиболее проблемной зоне регулятора, что позволяет эффективно предотвращать обмерзание редуцирующего узла. Отбор газа берется непосредственно из входного фланца регулятора через кран, а выход из теплогенераторов врезан в выходной фланец регулятора.

Теплогенераторы являются постоянно действующими дросселями (для регуляторов РДУ-Т-100/50 и РДУ-Т-100/80 – Ду 6мм, для РДУ-Т-100/100 и РДУ-Т-64/100 – Ду 10мм), что в целом не сказывается при работе регулятора на линиях постоянного расхода. В случае, когда отбор газа падает ниже 1000 м3/ч либо полностью прекращается, необходимо перекрыть кран подачи газа на теплогенератор, но при данных условиях гидратообразования не происходит.

Принцип работы теплогенератора_схема

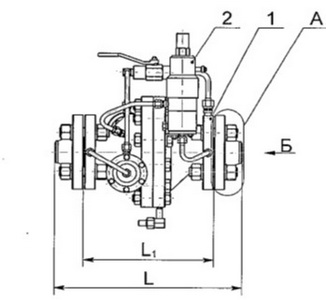

Общий вид и габаритные размеры

Регулятор давления газа прямоточный РДУ-Т, общий вид и габаритные размеры Регулятор давления газа прямоточный РДУ-Т, общий вид и габаритные размеры

Присоединительные размеры фланца

Регулятор давления газа прямоточный РДУ-Т, присоединительные размеры фланца Регулятор давления газа прямоточный РДУ-Т, присоединительные размеры фланца

Обозначение регулятора Конструктивные размеры, в мм
DN D D1 D2 D3 d n H B L L1
РДУ-Т-100/50 50 195 145 46 58 26 4 515 760 460 320
РДУ-Т-100/80 80 230 180 75 90 26 8 530 780 572 400
РДУ-Т-100/100 100 250 200 94 110 26 8 570 950 583 433
РДУ-Т-64/100 100 265 210 92 110 30 8 570 950 631 433

Обозначение для заказа

Регулятор обозначение Применяемое задающее устройство
РДУ-Т-100/50 Са2.573.023-03 РПО
Са2.573.023-05 ЗУ-3
РДУ-Т-100/80 Са2.573.024-03 РПО
Са2.573.024-05 ЗУ-3
РДУ-Т-100/100 Са2.573.025-01 ЗУ-1 (усилитель с редуктором перепада)
Са2.573.025-03 Редуктор перепада и регулятор РПО
РДУ-Т-64/100 Са2.573.037-01 ЗУ-1 (усилитель с редуктором перепада)
Са2.573.037-03 Редуктор перепада и регулятор РПО
