Расходомер газов Turbo Flou

Сертификат об утверждении типа средства измерения RU.C.29.004.A № 33697 Сертификат об утверждении типа средства измерения RU.C.29.004.A № 33400 Разрешение на применение № РРС 00-32439

Применение
Расходомер газов Turbo Flow предназначен для коммерческого учета количества природноro газа, воздуха, азота, инертных и других неагрессивных газов и приведения измеренного расхода к стандартным условиям, а также для учета количества попутного природного газа при добыче нефтепродуктов (серия TFG). ПП расходомера предназначен для работы во взрывоопасных условиях, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10. Применяется на промышленных объектах и на объектах ЖКХ.

Условия эксплуатации:

  • Параметры измеряемой среды:
    • температура - 50...+70°С;
    • давление до 1,6 МПа и до 10,0 МПа.
  • Параметры внешних факторов:
    • температура -50...+ 70°С (для ПП и ПР);
    • температура +5...+ 50°С (для РШ);
    • атмосферное давление 630...800 мм.рт. ст.
  • Степень защиты от воздействия пыли и воды по ГОСТ 14254-96.

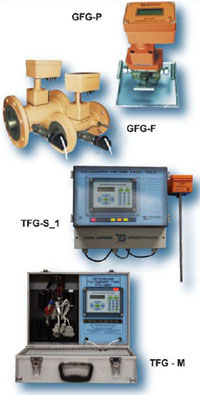

Исполнения расходомеров:

  • TFG-S стационарный;
  • TFG-M переносной;
  • GFG-F - на замену турбинных и ротационных без изменения места установки;
  • GFG - ΔР - на замену стандартных сужающих устройств, с установкой на существующие импульсные трубки без изменения места установки.

Основные технические характеристики расходомеров газа

  TFG-S TFG-M
Ду трубопроводов, мм 50-1300
Динамический диапазон 1:400
Тип расходомера стационарный переносной
Монтаж без снятия давления
Применяется во взрывоопасных условиях, ПП имеет маркировку ExibIIAT1
  GFG-F GFG-ΔP
Ду трубопроводов, мм 10-300 не ограничен
Динамический диапазон До 1:100 1:100
Исполнение фланцевое для ССУ
Применяются во взрывоопасных условиях, взрывозащищённое исполнение с обозначением Ex id IIT4.

Основные технические характеристики расходомеров газа:

  • высокая чувствительность при помехозащищенности обеспечивает возможность измерения в широком диапазоне скоростей потока газа;
  • миниатюрные размеры чувствительного элемента обеспечивают возможность измерения быстро изменяющихся потоков газа;
  • отсутствие подвижных частей и необходимости постоянного обслуживания;
  • высокая надежность работы в условиях пневмоударов, перегрузок и т.д;
  • выходные сигналы расходомера:
    • цифровой на основе интерфейса RS485;
    • показания ЖК-индикатора;
  • индицируемые параметры:
    • текущий расход, приведенный к нормальным условиям;
    • температура среды;
    • давление;
    • суммарный объем за текущие сутки, приведенный к нормальным условиям;
    • суммарный объем за предыдущие сутки, приведенный к нормальным условиям;
    • суммарный объем за текущий месяц;
    • суммарный объем за предыдущий месяц;
    • суммарный всего за время работы с начала эксплуатации;
    • время работы с начала эксплуатации;
    • время простая с начала эксплуатации;
  • погрешность измерений относительная в диапазоне 1:100±1%;
  • плектропитание расходомера осуществляется от:
    • внешнего источника переменнаго тока напряжением 220 В или от источника постоянного тока напряжением 12-18 В, потребляемая мощность не более 20 Вт. Батарея резервного питания в течение до 8 часов без подзарядки имеет срок службы 3-5 лет;
    • автономного источника.

в состав расходомера входят:

TFG GFG
первичный преобразователь расхода ПП первичный преобразователь расхода ПР
вторичный блок - расходомерный шкаф РШ или чемодан вторичный блок - расходомерный шкаф РШ
сетевой шнур, если сетевое питание сетевой шнур
монтажный комплект МК комплект монтажный КМ
руководство по эксплуатации Датчик давления
блок грозозащиты по питанию (опция) термометр сопротивления
методика поверки блок грозозащиты по питанию TPS-01
паспорт руководство по эксплуатации
  методика поверки
  паспорт

Указания по монтажу и эксплуатации
Указания по монтажу и эксплуатации TFG приведены в руководстве по эксплуатации TFG.OO.OO.OOO РЭ и, в частности, в разделе 2. Использование по назначению.

Поверка
Поверка производится по указанной в руководстве по эксплуатации методике TFG.OO.OO.OOO МИ. Межповерочный интервал - 2 года.

Надёжность
Полный средний срок службы расходомера - 12 лет.
