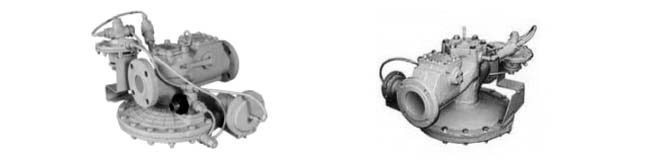

Регулятор давления газа РДГ
Применение
Регулятор применяется для редуцирования высокого или среднего давления газа и автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при аварийном повышении и понижении выходного давления сверх допустимых значений.
Регулятор имеет двухседельный рабочий клапан, обеспечивающий работу при малых расходах. Регулятор рассчитан на устойчивую работу при температуре окружающего воздуха
Регулятор может устанавливаться на газорегуляторных пунктах (ГРП, ШРП) и в узлах редуцирования газорегуляторных установок (ГРУ) промышленных и коммунально-бытовых объектов.
Технические данные
РДГ-25-Н (В), РДГ-50-Н(В), РДГ-80-Н(В)
| Наименование параметра | РДГ-25-Н(В) | РДГ-50-Н(В) | РДГ-80-Н(В) |
|---|---|---|---|
| Регулируемая среда | Природный газ | ||
| Максимальное входное давление МПа, не более | не более 0,1-1,2 | ||
| Пределы настройки выходного давления, МПа | 0,001-0,06 (0,06-0,6) | ||
| Диаметр седла рабочего клапана большого, мм | 25 | 50 | 80 |
| Диаметр седла рабочего клапана малого, мм | 12 | 20 | 30 |
| Пропускная способность по газу с плотностью 0,78 кгс/м3 при Рвх = 0,1 МПа (исп. «Н») и Рвх = 0,16 МПа (исп. «В»), не менее, м3/час | 340 | 1300 | 2200 |
| Неравномерность регулирования не более, % | 10 | ||
| Предел настройки давления срабатываемого автоматического отключающего устройства: при понижении выходного давления, МПа при повышении выходного давления, МПа |
0,0003-0,0030 (0,01-0,03) 0,003-0,070 (0,07-0,7) |
||
| Габаритные размеры, мм, не более | 385×440×460 (385×440×435) |
435×480×490 (435×480×480) |
575×585×580 (575×585×580) |
| Масса, кг, не более | 46 (44) | 65 (62) | 105 (103) |
| Присоединительные размеры | |||
| условный проход входного патрубка, мм | 25 | 50 | 80 |
| условный проход выходного патрубка, мм | 32 | 50 | 80 |
| соединение | фланцевое ГОСТ |
||
РДГ-50Н(В), РДГ-80Н(В), РДГ-150Н(В)
| Наименование параметра | РДГ-50Н | РДГ- 50В |
РДГ- 80Н |
РДГ- 80B |
РДГ- 150Н |
РДГ- 150B |
|---|---|---|---|---|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |||||
| Диапазон входного давления, МПа | 0,05-1,2 | 0,1-1,2 | 0,05-1,2 | 0,1-1,2 | 0,05-1,2 | 0,1-1,2 |
| Диапазон настройки выходного давления, кПа | 1,5-60 | 60-600 | 1,5-60 | 60-600 | 1,5-60 | 60-600 |
| Максимальная пропускная способность, м3/ч | 7100 | 14600 | 32000 | |||
| Неравно мерность регулирования, % | ±10 | |||||
| Давление срабатывания механизма контроля, при понижении выходного давления, МПа | (0,15 - 0,5)Рвых | |||||
| Давление срабатывания механизма контроля, при повышении выходного давления, МПа | (1,25-1,5)Рвых | |||||
| при Рвых = 0,003 МПа | 0,00450,0075 | 0,00450,0075 | 0,00450,0075 | 0,00450,0075 | 0,00450,0075 | 0,00450,0075 |
| Диаметр седла, мм | 45 | 45 | 65 | 65 | 150 | 150 |
| Диаметр присоединительного патрубка входа и выхода, мм | 50 | 50 | 80 | 80 | 150 | 150 |
| Соединение | фланцевое по ГОСТ |
|||||
| Габаритные размеры, мм, не более | 670×530×400 | 700×600×460 | 800×800×650 | |||
| Строительная длина, мм | 365 | 502 | 570 | |||
| Масса, кг, не более | 44 | 37 | 105 | 102 | 153 | 150 |
