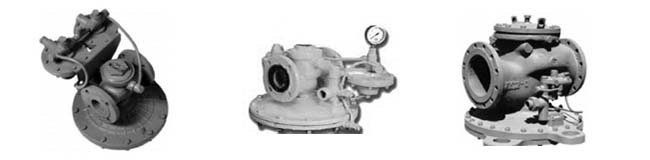

Регулятор давления газа РДБК
Применение
Регуляторы предназначены для снижения входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления; устанавливаются в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий.
Технические данные
РДБК1-25ЩБ), РДБК1-50Н(В), РДБК1-100Н(В)
| Наименование параметра | РДБК1-25Н | РДБК1-25В | РДБК1-50Н | РДБК1-50В | РДБК1-100Н | РДБК1-100В |
|---|---|---|---|---|---|---|
| Диаметр условного прохода входного фланца, мм | 50 25 | 50 25 | 50 35 | 50 35 | 100 50 100 70 |
100 50 100 70 |
| Максимальное входное давление, МПа | 1,2 | |||||
| Регулируемое выходное давление, кПа | 1-60 | 30-600 | 1-60 | 30-600 | 1-60 | 30-600 |
| Максимальная пропускная способность при начальном давлении 0,1 МПа и выходном давлении 0,001 МПа, м3/ч, не менее | 400 | 400 | 900 | 900 | 1400 2800 |
- |
| Максимальная пропускная способность при начальном давлении 0,1 МПа и выходном давлении 0,03 МПа, м3/ч, не менее | - | - | - | - | - | 1400 2800 |
| Точность поддержания выходного давления, % | ±10 | |||||
| Габаритные размеры, мм: строительная длина ширина высота |
230 360 280 |
230 360 280 |
230 360 280 |
230 360 280 |
350 537 450 |
350 537 450 |
| Масса, не более, кг | 38 | 38 | 38 | 38 | 61 | 60 |
РДБК1-50, РДБК1-100
| Наименование параметра | РДБК1-50 | РДБК1-100 | ||
|---|---|---|---|---|
| РДБК1-50-25 | РДБК1-50-35 | РДБК1-100-50 | РДБК1-100-70 | |
| Диаметр условного прохода входного фланца, мм | 50 | 100 | ||
| Максимальное входное давление, МПа (кгс/см2) | 1,2 (12) | |||
| Диапазон настройки выходного давления, кПа | 1-60 | |||
| Диаметр седла, мм | 25 | 35 | 50 | 70 |
| Пропускная способность при входном давлении 0,1 МПа, м3/ч, не менее | 320 | 900 | 1418 | 2836 |
| Эффективная площадь мембраны регулирующего клапана, см2 | 500 | 930 | ||
| Площадь условного прохода входного фланца, см2 | 19,6 | 78,5 | ||
| Габаритные размеры, мм: строительная длина ширина высота |
230 466 278 |
230 412 278 |
350 537 450 |
350 537 450 |
| Фланцы (конструкция и размеры) по ГОСТ 12815-80 на условное давление, МПа | 1,6 | |||
| Масса, не более, кг | 39 | 95 | ||
РДБК1П-50, РДБК1П-100
| Наименование параметра | РДБК1П-50 | РДБК1П-100 | ||
|---|---|---|---|---|
| РДБК1П-50-25 | РДБК1П-50-35 | РДБК1П-100-50 | РДБК1П-100-70 | |
| Диаметр условного прохода входного фланца, мм | 50 | 100 | ||
| Максимальное входное давление, МПа (кгс/см2) | 1,2 (12) | |||
| Диапазон настройки выходного давления, кПа | 30-600 | |||
| Диаметр седла, мм | 25 | 35 | 50 | 70 |
| Пропускная способность при входном давлении 0,1 МПа, м3/ч, не менее | 320 | 900 | 1418 | 2836 |
| Эффективная площадь мембраны регулирующего клапана, см2 | 500 | 930 | ||
| Площадь условного прохода входного фланца, см2 | 19,6 | 78,5 | ||
| Габаритные размеры, мм: строительная длина ширина высота |
230 466 278 |
230 412 278 |
350 520 450 |
350 520 450 |
| Фланцы (конструкция и размеры) по ГОСТ |
1,6 | |||
| Масса, не более, кг | 36 | 90 | ||
РДБК1Н(В)-200
| Характеристики | Величина |
|---|---|
| Максимальное давление газа на входе в регулятор с седлом, МПа (кгс/см2): 140 мм 105 мм |
0,6 (6,0) 1,2 (12) |
| Ду присоединительного патрубка, мм | 200 |
| Регулируемое выходное давление, кПа: РДБК1Н-200 РДБК1В-200 |
0,5-17; 17-60 60-600 |
| Пропускная способность по природному газу (р = 0,73 кг/м3) при входном давлении Р1 = 0,1 МПа и выходном Р2 = 0,001 МПа для регулятора с седлом различного диаметра, м3/ч: 140 мм 105 мм |
9560 5920 |
| Эффективная площадь мембраны регулирующего клапана, см2 | 200 |
| Точность поддержания регулируемого выходного давления, % | ±10 |
| Герметичность клапана | класс А, ГОСТ 9544-93 |
| Габаритные размеры, мм: строительная длина ширина высота |
600 650 685 |
| Масса, не более, кг | 300 |
