Теплосчетчик квартирный КАРАТ-Компакт
Внесен в Госреестр средств измерений под № 28112-04, сертификат RU.C.32.005.A N219155.
Применение Теплосчетчик предназначен для коммерческого учета количества потребленной тепловой энергии, в водяных закрытых системах теплоснабжения, в квартирах (с горизонтальной разводкой системы отопления), коттеджах и других зданиях. Теплосчетчик выполнен в виде моноблока, включающего в себя коаксиальный измерительный патрон, тепповычислитель и комплект измерительных преобразователей температуры, состоящих из платиновых термопреобразователей сопротивления по ГОСТ 6651. Теплосчетчик имеет два исполнения: для измерения объема теплоносителя в обратном трубопроводе и для измерения объема теплоносителя в подающем трубопроводе.
Основные технические характеристики| Наименование параметра | Значение | ||
|---|---|---|---|
| Размер присоединения, мм | 15 | 15 | 20 |
| Номинальный расход, м3/ч | 0,6 | 1,5 | 2,5 |
| Максимальный pacxoд, м3/ч | 1,2 | 3 | 5 |
| Переходный расход, м3/ч | 0,06 | 0,15 | 0,25 |
| Минимальный расход, м3/ч | 0,024 | 0,06 | 0,1 |
| Порог чувствительности, м3/ч | 0,004 | 0,004 | 0,006 |
| Температурный диапазон вычислителя, °С | 1...130 | ||
| Температурный диапазон преобразователя расхода, °С | 15...90 | ||
| Температурный диапазон датчика температуры, °С | 0...130 | ||
| Тип термопреобразователя | Pt500 | ||
Выходные сигналы счетчика:
- оптический интерфейс (скорость передачи данных 2400 бод);
- интерфейс M-bus (опция, скорость передачи 9600 бод);
- дистанционный импульсный выход (опция, U=3...30В, Imax=20MA).
- измерение и индикацию текущих значений параметров:
- температуру теплоносителя в подающем и обратном трубопроводе, °С;
- разницу между температурой в подающем и обратном трубопроводах, °С;
- приведенных к часу значений расхода объема воды, м3/ч;
- приведенных к часу значений потребления количества теплоты (тепловая мощность), кВт, 1 kW=0,0008598 Гкал/ч;
- формирование архива помесячных значений теплосчетчика при корректных значениях этих параметров.
Счетчик накапливает и хранит данные о значениях измеряемых параметров в помесячном архиве за текуший и
17 предыдущих отчетных месяцев. Архив прибора включает в себя следующие данные:
- значение потребленного количества теплоты с момента установки и на начало месяца, (МВт*ч)Гкал , 1 МW*h=0,8598 Гкал;
- дату начала месяца.
- Просмотр на индикации для контроля значений параметров настройки счетчика (установочных параметров).
Погрешности измерений теплосчетчика приведены в табл.2
| Основная допускаемая погрешность измерений | Предел погрешности |
|---|---|
| Абсолютная погрешность измерения температуры в диапазоне 5...100 °С по показаниям
текущих значений в зависимости от класса термопреобразователей: класс А класс В |
|
| t - текущее значение температуры, °C | |
| Относительная погрешность измерения расхода теплоносителя в диапазоне: Fmin... Ft Ft... Fmax |
5% 2% |
| Относительная погреншость измерения количества теплоты в диапазоне расходов теплоносителя от Ft до Fmin при разности температур в подающем и обратном трубопроводах 3<=Δt12<=100°C | δQ=±(0+12/Δt+0,01*Gb/G) |
| Δt -значение разности температур в подающем и обратном трубопроводах теплообменного контура, °С G и Gb - значение расхода теплоносителя и его наибольшее значение в подающем трубопроводе (в одинаковых единицах измерения) |

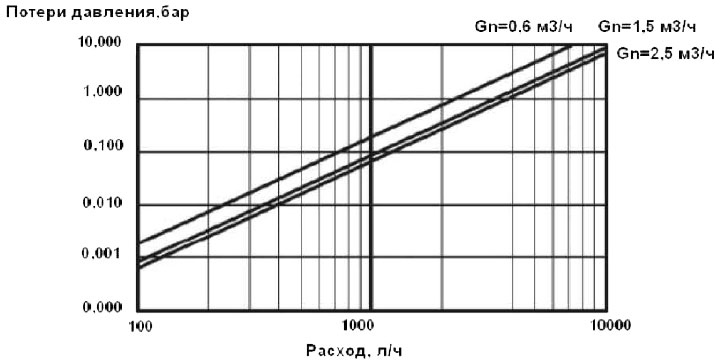

Электропитание теплосчетчика осуществляется от литиевой батареи располагаемой внутри вычислителя. Ресурс непрерывной работы теплосчетчика от одного элемента питания рассчитан на эксплуатацию в течение времени большего, чем межповерочный интервал, включая резервное время минимум - 1 год. Потери давления теплоносителя в проточной части определяются по номограмме рис.1
Условия эксплуатации Параметры измеряемой среды:
- температура 15...90°С;
- давпение, не бопее 1,6МПа.
- температуры окружающего воздуха 5...55°С;
- атмосферного давления 84...107 кПа;
- синусоидальной вибрации частотой 10...55 Гц и амплитудой смещения не более 0,35 мм.
Поверка
Поверка производится согласно методике утвержденной Госстандартом РФ.
Межповерочный интервал - 5 лет.
Надежность
Полный средний срок спужбы теплосчетчика - не менее 12 лет.
Средняя наработка на отказ теплосчетчика - не менее 120000 ч.
