Горелка газовая ГБЛ-5,0
Заключение о подтверждении производства промышленной продукции на территории Российской Федерации
Каталог продукции «Промышленные горелки»
Описание
Газовая горелка ГБЛ-5,0 имеет блочную конструкцию, является полностью автоматизированной и предназначена для сжигания природного или попутного нефтяного газа.
Горелка применяется для работы с отопительными водогрейными (водотрубными и жаротрубными) котлами, отопительно-производственными паровыми котлами, а также с другими теплоагрегатами (сушилками, плавильными печами, теплогенераторами и т. д.).
Горелка ГБЛ-5,0 используется с теплоагрегатами мощностью до 4,65 МВт (паропроизводительностью до 6,5 т/ч – при одногорелочном оснащении, до 10 т/ч – при двухгорелочном оснащении).
Возможна адаптация горелки для любых типов теплоагрегатов.
Горелка выпускается в различных исполнениях:- по типу регулирования мощности: плавно-двухступенчатое, многоступенчатое или модулируемое;
- по размеру факела: длинный.
Размеры факела могут быть изменены в зависимости от типа и конструкции теплоагрегата.
В комплект поставки входят:- горелка;
- газовая арматура Ду 65 или 80;
- автоматика управления;
- котловые датчики и соединительные кабели.
Возможны другие варианты поставки.
Преимущества модулируемых горелок:
- продление срока службы теплоагрегата;
- экономия топлива (более 10%) и электроэнергии (более 20%);
- минимальное количество вредных выбросов в атмосферу (CO = 0%, NOx < 80 мг/м3);
- широкий диапазон регулирования мощности (10 - 100%);
- полная автоматизация и повышение безопасности работы теплоагрегата.
Технические характеристики
| Номинальная тепловая мощность, МВт | 5,0 |
| Вид топлива | Природный газ |
| Номинальный расход газа, м3/час | 545 |
| Присоединительное давление газа, кПа | 20 - 45* |
| Электрическое питание | 220/380 В, 50 Гц |
| Потребляемая электрическая мощность, кВт | 12 |
| Регулирование тепловой мощности | Плавно-двухступенчатое, многоступенчатое или модулируемое |
| Диапазон регулирования тепловой мощности | 40, 100% или 20 - 100% |
| Автоматика управления | Менеджер горения "МГ" |
| Контроль пламени | Фотоэлектрический датчик или контрольный электрод |
| Диаметр арматурной группы, мм | 65, 80 |
| Масса, кг, не более | 220** |

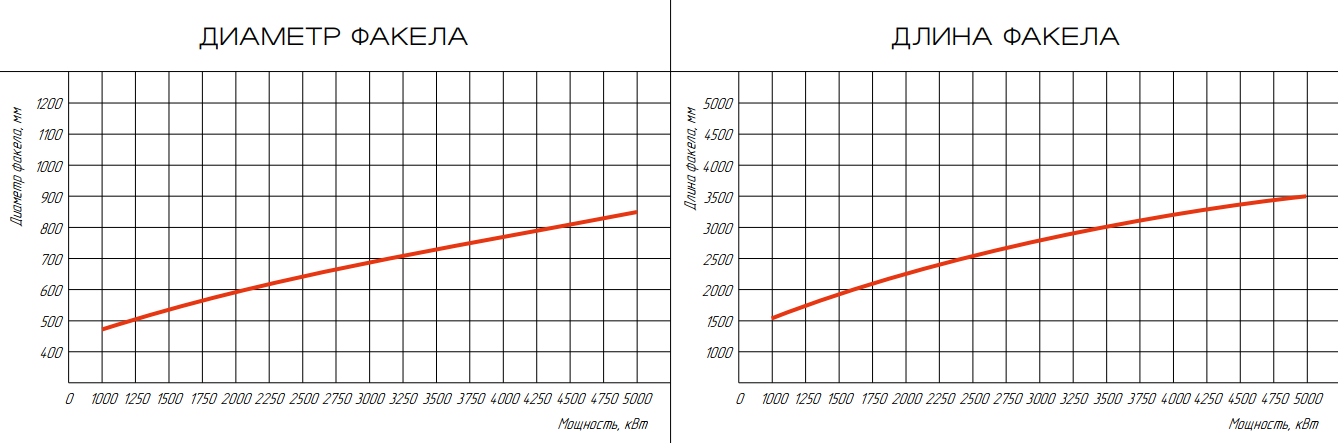

Размеры факела горелки ГБЛ-5,0 для установки на водотрубные котлы
| длина, м | 3,0 |
| диаметр, м | 1,2 |
Примечание
* — использование горелок на другом присоединительном давлении газа – по согласованию
** — в зависимости от состава арматурной группы.
Таблица применяемости горелок ГБЛ-5,0 с промышленными котлами
| Горелка | Котел | Производитель |
|---|---|---|
| ГБЛ-5,0 | ТЕРМОТЕХНИК ТТ100 (3500 кВт) | ООО «ЭНТРОРОС», г. Санкт-Петербург |
| ТЕРМОТЕХНИК ТТ100 (4200 кВт) | ||
| ТУРБОТЕРМ-ГАРАНТ ТТГ (4000 кВт) | ООО «ПГ «РЭМЭКС», Московская обл., п. Черноголовка | |
| КВ-ГМ-4,65-95П | ООО «Псковский котельный завод», г. Псков | |
| КВ-ГМ-4,65-115П | ||
| КВ-ГМ-4,65-150П | ||
| КВ-ГМ-4,4-115 | ООО «ЭНКО», г. Ижевск | |
| КВа-4,5Гс | ООО «Тепломонтаж», г. Волгоград | |
| ЭНЕРКО-4000 | ООО «НПФ «Экология-Энергетика», г. Москва | |
| КВ-ГМ-4,65 | ЗАО «Белогорье», Белгородская обл., г. Шебекино | |
| КВ-Г-4,65 | ЗАО «Уралкотломаш», г. Екатеринбург | |
| КВСА-4 | ООО «ПФ «ОКТАН», г. Омск | |
| ДКВр-6,5-13 | ОАО «Бийский котельный завод», Алтайский край, г. Бийск | |
| ГБЛ-5,0 (2 шт.) | ДКВр-10-13 |
Возможен подбор горелок для любых типов теплоагрегатов.
Форма расчета экономии топлива
Результаты расчета
| Номинальная тепловая мощность горелки, МВт | Расход газа, м3/ч | Потребление газа за отопительный сезон | Попра- вочный коэффи- циент |
Усредненная тепловая мощность горелки, МВт | Усредненный расход газа, м3/ч | Потребление газа за отопительный сезон | ||
|---|---|---|---|---|---|---|---|---|
| объем, м3 | стоимость с НДС, руб. | объем, м3 | стоимость с НДС, руб. | |||||
| 5.00 | 546.00 | 2 384 928.00 | 6 914 442 | 0.80 | 4.00 | 436.80 | 1 907 942.40 | 5 531 554 |
| Мощность горелки, МВт | Экономия газа за отопительный сезон, %, физический эквивалент, денежный эквивалент | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| % | м3 | руб. | % | м3 | руб. | % | м3 | руб. | |
| 5.00 | 5 | 95 397.12 | 276 578 | 10 | 190 794.24 | 553 155 | 15 | 286 191.36 | 829 733 |
P.S.
Длительность отопительного сезона с 15 октября по 15 апреля составляет 182 суток
* - данные ввода, обязательные для выполнения расчета.
5% экономия достигается в случае замены современных ступенчатых горелок на модулируемые.
10%, если модулируемая горелка ставится вместо горелки советских разработок (типа ГМГ) либо вместо БИГов (большая инжекционная горелка).
15% экономии достигается при замене старых подовых горелок, которые применялись на чугунно-секционных котлах.
Плюс к этому, проценты экономии можно увеличить за счет грамотной настройки. 5–10–15% экономии - достигаются при минимальной настройке, но, если горелку настраивают наши специалисты или наши высококвалифицированные партнеры, то, в большинстве случаев, экономия получается еще больше.
Значения транспортных и снабженческих расходов по-умолчанию взяты для Новгородской области. Вводите значения для своих регионов для более корректного расчета.
