Горелка газовая ГБЛ-4,0
Сертификат о соответствии ГБЛ
Каталог продукции «Промышленные горелки»
Структура условного обозначения горелок ГБЛ
Описание
Газовая горелка ГБЛ-4,0 имеет блочную конструкцию, является полностью автоматизированной и предназначена для сжигания природного или попутного нефтяного газа.
Горелка применяется для работы с отопительными водогрейными (водотрубными и жаротрубными) котлами, отопительно-производственными паровыми котлами, а также с другими теплоагрегатами (сушилками, плавильными печами, теплогенераторами и т. д.).
Горелка ГБЛ-4,0 используется с теплоагрегатами мощностью до 3,75 МВт.
Возможна адаптация горелки для любых типов теплоагрегатов.
Горелка выпускается в различных исполнениях:- по типу регулирования мощности: плавно-двухступенчатое, многоступенчатое или модулируемое;
- по размеру факела: длинный.
В комплект поставки входят:
- горелка;
- газовая арматура Ду 85;
- автоматика управления;
- котловые датчики и соединительные кабели.
Возможны другие варианты поставки.
Преимущества модулируемых горелок:
- продление срока службы теплоагрегата;
- экономия топлива (более 10%) и электроэнергии (более 20%);
- минимальное количество вредных выбросов в атмосферу (CO = 0%, NOx < 80 мг/м3);
- широкий диапазон регулирования мощности (10 - 100%);
- полная автоматизация и повышение безопасности работы теплоагрегата.
Технические характеристики
| Номинальная тепловая мощность, МВт | 4,0 |
| Вид топлива | Природный газ |
| Номинальный расход газа, м3/час | 435,4 |
| Присоединительное давление газа, кПа | 20 - 55* |
| Электрическое питание | 220/380 В, 50 Гц |
| Регулирование тепловой мощности | Плавно-двухступенчатое, многоступенчатое или модулируемое |
| Диапазон регулирования тепловой мощности | 40, 100% или 20 - 100% |
| Автоматика управления | Менеджер горения "МГ" |
| Контроль пламени | Фотоэлектрический датчик или контрольный электрод |
| Диаметр арматурной группы, мм | 80 |
| Масса, кг, не более | 220** |
Примечание
* — использование горелок на другом присоединительном давлении газа – по согласованию
** — масса горелок указана без учета массы арматурной группы и автоматики управления.

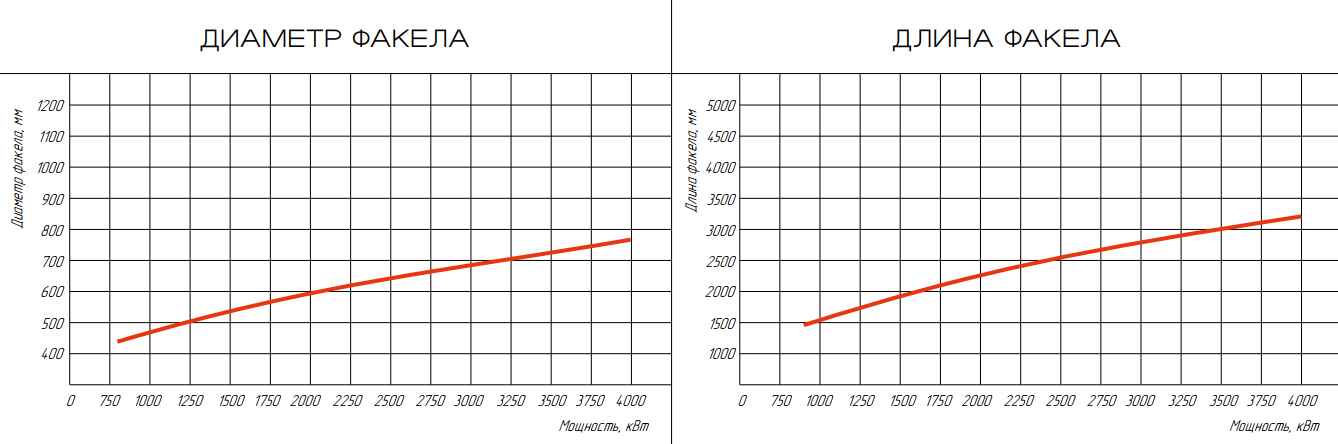

Необходимые минимальные размеры камеры сгорания для установки горелок ГБЛ-3,5 на жаротрубные котлы
Возможен подбор горелок для любых типов теплоагрегатов.
