Описание
Газовая горелка ГБЛ-2,2 имеет блочную конструкцию, является полностью автоматизированной и предназначена для сжигания природного или попутного нефтяного газа.
Горелка применяется для работы с отопительными водогрейными (водотрубными и жаротрубными) котлами, отопительно-производственными паровыми котлами, а также с другими теплоагрегатами (сушилками, плавильными печами, теплогенераторами и т. д.).
Горелка ГБЛ-2,2 используется с теплоагрегатами мощностью до 2,0 МВт.
Возможна адаптация горелки для любых типов теплоагрегатов.
Горелка выпускается в различных исполнениях:- по типу регулирования мощности: плавно-двухступенчатое, многоступенчатое или модулируемое;

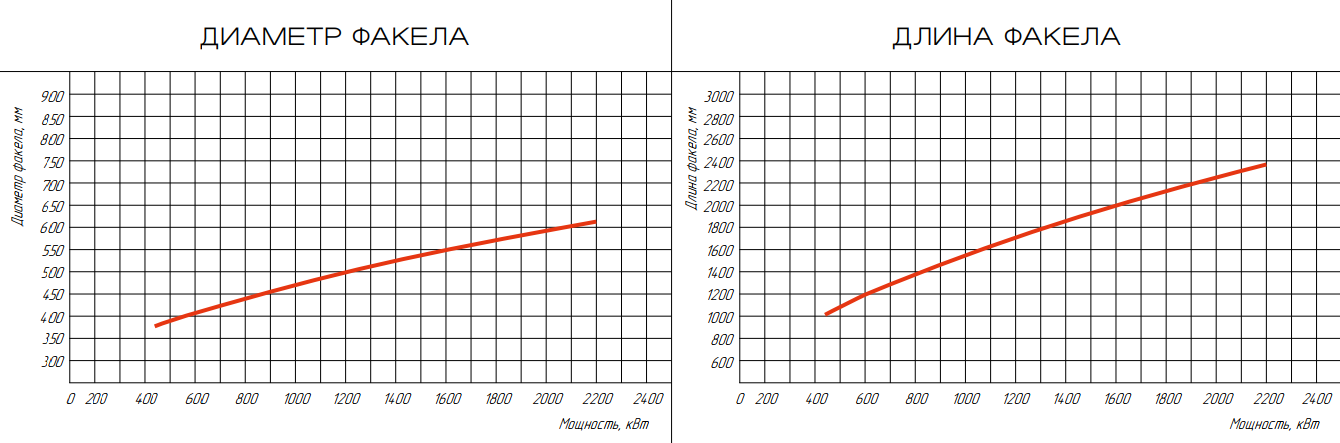

- по размеру факела: длинный.
Размеры факела могут быть изменены в зависимости от типа и конструкции теплоагрегата.
В комплект поставки входят:- горелка;
- газовая арматура Ду 50 или 65;
- автоматика управления;
- котловые датчики и соединительные кабели.
Возможны другие варианты поставки.
Преимущества модулируемых горелок:
- продление срока службы теплоагрегата;
- экономия топлива (более 10%) и электроэнергии (более 20%);
- минимальное количество вредных выбросов в атмосферу (CO = 0%, NOx < 80 мг/м3);
- широкий диапазон регулирования мощности (10 - 100%);
- полная автоматизация и повышение безопасности работы теплоагрегата.
Технические характеристики
| Номинальная тепловая мощность, МВт | 2,2 |
| Вид топлива | Природный газ |
| Номинальный расход газа, м3/час | 239,8 |
| Присоединительное давление газа, кПа | 20 - 45* |
| Электрическое питание | 220/380 В, 50 Гц |
| Потребляемая электрическая мощность, кВт | 5 |
| Регулирование тепловой мощности | Плавно-двухступенчатое, многоступенчатое или модулируемое |
| Диапазон регулирования тепловой мощности | 40, 100% или 20 - 100% |
| Автоматика управления | Менеджер горения "МГ" |
| Контроль пламени | Фотоэлектрический датчик или контрольный электрод |
| Диаметр арматурной группы, мм | 50, 65 |
| Масса, кг, не более | 200** |
Примечание
* — использование горелок на другом присоединительном давлении газа – по согласованию
** — масса горелок указана без учета массы арматурной группы и автоматики управления.
Необходимые минимальные размеры камеры сгорания для установки горелок ГБЛ-2,2 на жаротрубные котлы
| Тип котла | длина, мм | диаметр, мм |
|---|---|---|
| двухходовые котлы | 2140 | 990 |
| трехходовые котлы | 2450 | 710 |
Таблица применяемости горелок ГБЛ-2,2 с промышленными котлами
| Горелка | Котел | Производитель |
|---|---|---|
| ГБЛ-2,2 | ТЕРМОТЕХНИК ТТ110 (1500 кВт) | ООО «ЭНТРОРОС», г. Санкт-Петербург |
| ТЕРМОТЕХНИК ТТ100 (2000 кВт) | ||
| ТЕРМОТЕХНИК ТТ200 (2 т/ч) | ||
| ТЕРМОТЕХНИК ТТ200 (3 т/ч) | ||
| ТУРБОТЕРМ ТТ (2000 кВт) | ООО «ПГ «РЭМЭКС», Московская обл., п. Черноголовка | |
| ТУРБОТЕРМ-ГАРАНТ ТТГ (2000 кВт) | ||
| ЗИОСАБ-2000 | ООО «ЗиОСаб-Дон», Ростовская обл., г. Волгодонск | |
| КВ-ГМ-1,0-115Н (серия «Дорогобуж») | ОАО «Дорогобужкотломаш», Смоленская обл., п. Верхнеднепровский | |
| КВа-2,0Г | ООО «Ижевский котельный завод», г. Ижевск | |
| КВа-1,6Г (ИКЗ-1600), КВа-2,0Г (ИКЗ-2000) | ||
| КВ-ГМ-2,0-95П, КВ-ГМ-2,0-115П | ООО «Псковский котельный завод», г. Псков | |
| КВа-2,0Гс | ООО «Тепломонтаж», г. Волгоград | |
| КССУ-2,0 | НПК «Аксайтеплоэнерго», г. Ростов-на-Дону | |
| КВа-1,6-ЭЭ | ООО «НПФ «Экология-Энергетика», г. Москва | |
| ЭНЕРКО-2000 | ||
| ЖК-2,0 | ООО «Балткотломаш», г. Санкт-Петербург | |
| КВа-2,0 (серия «Квант») | ЗАО «Белогорье», Белгородская обл., г. Шебекино | |
| «Луч-2,0-95» | ЗАО «Яринжком», г. Ярославль | |
| КСВ-2,0 | ЗАО «Уралкотломаш», г. Екатеринбург | |
| КСВА-2,0 (КСВ-21) | ||
| КВСА-2 | ООО «ПФ «ОКТАН», г. Омск | |
| Е-2,5-0,9 | Все производители котлов серии Е-2,5-0,9 | |
| ДСЕ-2,5-14 | Все производители котлов серии ДСЕ-2,5-14 |
Возможен подбор горелок для любых типов теплоагрегатов.
Форма расчета экономии топлива
| Длительность отопительного сезона | Стоимость 1 000 м3 топлива, руб. | Итого, руб. | |||
|---|---|---|---|---|---|
| природный газ | услуги | без НДС | с НДС * | ||
| суток * | снабжение | транспортные | |||
Результаты расчета
| Номинальная тепловая мощность горелки, МВт | Расход газа, м3/ч | Потребление газа за отопительный сезон | Попра- вочный коэффи- циент |
Усредненная тепловая мощность горелки, МВт | Усредненный расход газа, м3/ч | Потребление газа за отопительный сезон | ||
|---|---|---|---|---|---|---|---|---|
| объем, м3 | стоимость с НДС, руб. | объем, м3 | стоимость с НДС, руб. | |||||
| 2.20 | 236.00 | 1 030 848.00 | 2 988 660 | 0.80 | 1.76 | 188.80 | 824 678.40 | 2 390 928 |
| Мощность горелки, МВт | Экономия газа за отопительный сезон, %, физический эквивалент, денежный эквивалент | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| % | м3 | руб. | % | м3 | руб. | % | м3 | руб. | |
| 2.20 | 5 | 41 233.92 | 119 546 | 10 | 82 467.84 | 239 093 | 15 | 123 701.76 | 358 639 |
P.S.
Длительность отопительного сезона с 15 октября по 15 апреля составляет 182 суток
* - данные ввода, обязательные для выполнения расчета.
5% экономия достигается в случае замены современных ступенчатых горелок на модулируемые.
10%, если модулируемая горелка ставится вместо горелки советских разработок (типа ГМГ) либо вместо БИГов (большая инжекционная горелка).
15% экономии достигается при замене старых подовых горелок, которые применялись на чугунно-секционных котлах.
Плюс к этому, проценты экономии можно увеличить за счет грамотной настройки. 5–10–15% экономии - достигаются при минимальной настройке, но, если горелку настраивают наши специалисты или наши высококвалифицированные партнеры, то, в большинстве случаев, экономия получается еще больше.
Значения транспортных и снабженческих расходов по-умолчанию взяты для Новгородской области. Вводите значения для своих регионов для более корректного расчета.
