Описание
Газовая горелка ГБЛ-1,5 имеет блочную конструкцию, является полностью автоматизированной и предназначена для сжигания природного или попутного нефтяного газа.
Горелка применяется для работы с отопительными водогрейными (водотрубными и жаротрубными) котлами, отопительно-производственными паровыми котлами, а также с другими теплоагрегатами (сушилками, плавильными печами, теплогенераторами и т. д.).
Горелка ГБЛ-1,5 используется с теплоагрегатами мощностью до 1,3 МВт.
Возможна адаптация горелки для любых типов теплоагрегатов.Горелка выпускается в различных исполнениях:
- по типу регулирования мощности: плавно-двухступенчатое, многоступенчатое или модулируемое;
- по размеру факела: стандартный (ГБЛ-1,5) или длинный (ГБЛ-1,5 Р – находится в разработке).
Размеры факела могут быть изменены в зависимости от типа и конструкции теплоагрегата.
В комплект поставки входят:- горелка;
- газовая арматура Ду 50 или 65;
- автоматика управления;
- котловые датчики и соединительные кабели.
Возможны другие варианты поставки.
Преимущества модулируемых горелок:
- продление срока службы теплоагрегата;
- экономия топлива (более 10%) и электроэнергии (более 20%);
- минимальное количество вредных выбросов в атмосферу (CO = 0%, NOx < 80 мг/м3);
- широкий диапазон регулирования мощности (10 - 100%);
- полная автоматизация и повышение безопасности работы теплоагрегата.
Технические характеристики
| Номинальная тепловая мощность, МВт | 1,5 |
| Вид топлива | Природный газ |
| Номинальный расход газа, м3/час | 163,5 |
| Присоединительное давление газа, кПа | 4 - 45 |
| Электрическое питание | 220/380 В, 50 Гц |
| Потребляемая электрическая мощность, кВт | 1,6 |
| Регулирование тепловой мощности | Плавно-двухступенчатое, многоступенчатое или модулируемое |
| Диапазон регулирования тепловой мощности | 40, 100% или 20 - 100% |
| Автоматика управления | Менеджер горения "МГ" |
| Контроль пламени | Фотоэлектрический датчик или контрольный электрод |
| Диаметр арматурной группы, мм | 50, 65 |
| Масса, кг, не более | 80* |
Примечание

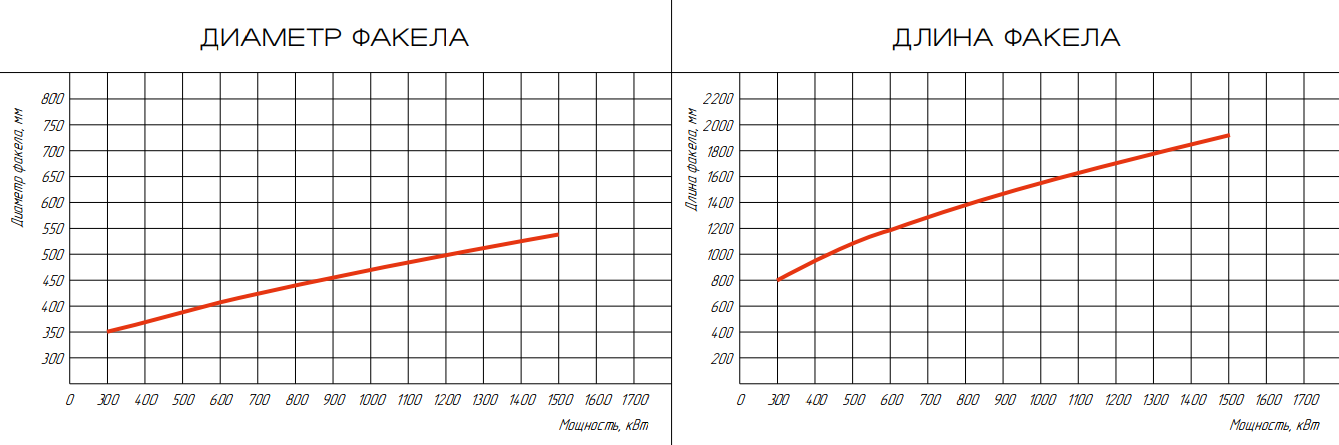

* — масса горелок указана без учета массы арматурной группы и автоматики управления.Размеры факела горелки ГБЛ-1,5 для установки на водотрубные котлы
| длина, м | 1,45 |
| диаметр, м | 0,7 |
Таблица применяемости горелок ГБЛ-1,5 с промышленными котлами
| Горелка | Котел | Производитель |
|---|---|---|
| ГБЛ-1,5 | КВа-1,44Г | ООО «Ижевский котельный завод», г. Ижевск |
| КВ-Г-1,25-115 | ООО «ЭНКО», г. Ижевск | |
| КВ-ГМ-1,25-115 | ||
| КВа-1,3Гс | ООО «Тепломонтаж», г. Волгоград | |
| «Луч-1,2-95» | ЗАО «Яринжком», г. Ярославль | |
| КСВа-1,25Г | ООО «Пролетарский Авангард», г. Санкт-Петербург | |
| Е-1,6-0,9 | Все производители котлов серии Е-1,6-0,9 |
Возможен подбор горелок для любых типов теплоагрегатов.
Форма расчета экономии топлива
Результаты расчета
| Номинальная тепловая мощность горелки, МВт | Расход газа, м3/ч | Потребление газа за отопительный сезон | Попра- вочный коэффи- циент |
Усредненная тепловая мощность горелки, МВт | Усредненный расход газа, м3/ч | Потребление газа за отопительный сезон | ||
|---|---|---|---|---|---|---|---|---|
| объем, м3 | стоимость с НДС, руб. | объем, м3 | стоимость с НДС, руб. | |||||
| 1.50 | 168.00 | 733 824.00 | 2 127 521 | 0.80 | 1.20 | 134.40 | 587 059.20 | 1 702 016 |
| Мощность горелки, МВт | Экономия газа за отопительный сезон, %, физический эквивалент, денежный эквивалент | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| % | м3 | руб. | % | м3 | руб. | % | м3 | руб. | |
| 1.50 | 5 | 29 352.96 | 85 101 | 10 | 58 705.92 | 170 202 | 15 | 88 058.88 | 255 302 |
P.S.
Длительность отопительного сезона с 15 октября по 15 апреля составляет 182 суток
* - данные ввода, обязательные для выполнения расчета.
5% экономия достигается в случае замены современных ступенчатых горелок на модулируемые.
10%, если модулируемая горелка ставится вместо горелки советских разработок (типа ГМГ) либо вместо БИГов (большая инжекционная горелка).
15% экономии достигается при замене старых подовых горелок, которые применялись на чугунно-секционных котлах.
Плюс к этому, проценты экономии можно увеличить за счет грамотной настройки. 5–10–15% экономии - достигаются при минимальной настройке, но, если горелку настраивают наши специалисты или наши высококвалифицированные партнеры, то, в большинстве случаев, экономия получается еще больше.
Значения транспортных и снабженческих расходов по-умолчанию взяты для Новгородской области. Вводите значения для своих регионов для более корректного расчета.
