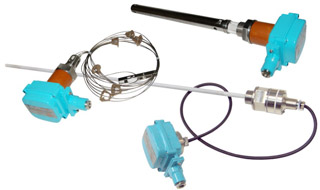

Датчик уровня емкостной ДУЕ-1В-0
Для точного подбора типа и модификации уровнемера, высылайте эскиз ёмкости (сосуда) с указанием габаритных размеров, предполагаемого места монтажа и диапазона изменения уровня.
Применение
Датчики ДУЕ-1 предназначены для измерения, сигнализации уровня электропроводных и неэлектропроводных однородных жидкостей, сохраняющих свои агрегатные состояния в интервале рабочих температур и давлений, в том числе агрессивных и взрывоопасных. Находят применение в системах контроля, регулирования и управления производственными процессами в химической, нефтеперерабатывающей, газотранспортной, электротехнической, нефтяной и других отраслях промышленности.
Описание
В состав датчиков входят первичный преобразователь (в дальнейшем — ПП-1), преобразователь измерительный (в дальнейшем — ПИ-1) и барьер искробезопасности (в дальнейшем — барьер)соединенные между собой кабелем длиной до 1000 метров. Выпускаются в следующих исполнениях:
- ДУЕ-1— обыкновенное;
- ДУЕ-1В — взрывозащищенное.
Тип первичного преобразователя (ПП) выбирается в зависимости от свойств измеряемой среды.
Обеспечивает:
- Непрерывное измерение уровня.
- Индикация текущего уровня на жидкокристаллическом индикаторе.
- Контроль уровня по 4 точкам с помощью свободно программируемых реле:
- задание значения уровня срабатывания;
- задание режима работы: срабатывание на повышение или понижение уровня относительно заданного значения;
- каждое реле можно настроить на определенную зону возврата в исходное состояние (эффект гистерезиса).
- Передачу аналогового унифицированного сигнала 4-20мА пропорционально измеряемому уровню.
- Световую индикацию релейных сигналов.
- Передачу информации по каналу RS-485.
- Архивирование информации с функцией управления периодом архивации (от 1 минуты до 1 суток).
- Построение систем мониторинга за работой нескольких приборов (до 60шт.) в том числе совместно с уровнемерами ЭХО-5Н.
Достоинства уровнемера ДУЕ-1-0
- Программирование диапазона измерения непосредственно с клавиатуры.
- Программирование скорости реагирования уровнемера на изменение уровня: позволяет увеличивать скорость измерения при несколько худшей точности или наоборот, получить более стабильное и точное значение измерения (до 2мм) при более медленной реакции на изменение уровня.
- Применяется для контроля уровня во взрывоопасных зонах (модификация ДУЕ-1В-0, вид взрывозащиты «Искробезопасная электрическая цепь 0ExiaIICT5»).
- Работоспособность при наличии избыточного давления в объекте контроля до 10МПа, температуры среды до 250С°.
- Оптимальное соотношение цены – качества – функционала для выполнения различных задач.
Применение уровнемеров серии ДУЕ-1
(в зависимости от вида и параметров среды, объекта контроля)Отрасль / Объект контроля | Наименование / вид и параметры среды | Модификация уровнемера |
---|---|---|
Водопроводно-коммунальное хозяйство: | ||
Ёмкости хранения реагентов, щелочей, кислот | Реагенты, щёлочи, кислоты под избыточным давлением до 25МПа | ДУЕ-1В-1-111-ПОФ-1,6 Ру2,5МПа |
ДУЕ-1В-1ИС-111-ПОФ-1,6 Ру2,5МПа | ||
Котельные, Теплоэлектроцентрали: | ||
Ёмкости хранения нефтепродуктов: рабочего или резервного топлива; Маслобаки турбин ТЭЦ | Масла, дизельное топливо, печное топливо, керосин, бензин | ДУЕ-1В-1-111-КНД-0,4 Ру2,5МПа |
ДУЕ-1В-1ИС-111-КНД-0,4 Ру2,5МПа | ||
Барабаны паровых котлов | Горячая вода с температурой до 100С° | ДУЕ-1-1-111-ПСФ-0,4 Ру2,5МПа |
Расширительные ёмкости | ДУЕ-1-1-113-СФ-0,4 Ру2,5МПа | |
Баки запаса питательной воды в деаэраторах | ||
Баки накопления конденсата в деаэраторах | ||
Химическое производство: | ||
Ёмкости, реакторы | Серная кислота с концентр. >90%; Щелочи; растворы солей | ДУЕ-1-1-113-СФ-0,4 Ру2,5МПа |
ДУЕ-1В-1ИС-113-СФ-0,4 Ру2,5МПа | ||
ДУЕ-1В-1-111-ПОФ-1,6 Ру2,5МПа | ||
ДУЕ-1В-1ИС-111-ПОФ-1,6 Ру2,5МПа | ||
Отрасль / Объект контроля | Наименование / вид и параметры среды | Модификация уровнемера |
Транспортировка и хранение газа | ||
Ёмкости хранения одоранта | Одорант газа (этилмеркаптан) | ДУЕ-1В-1-211-КНД-0,4 Ру10МПа |
ДУЕ-1В-1ИС-211-КНД-0,4 | ||
Ёмкости хранения газового конденсата | Газовый конденсат | ДУЕ-1В-1-211-ПСФ-0,4 Ру10МПа |
ДУЕ-1В-1ИС-211-ПСФ-0,4 Ру10МПа |
Взрывобезопасность по ГОСТ Р 51330.0-99
- преобразователи первичные ПП-В — 0[Ехiа]IIC;
- барьер искробезопасности имеет уровень «особовзрывобезопасный» Ехiа/ Ехib;
- преобразователи измерительные ПИ-1 — предназначены для установки вне взрывоопасных зон;
- класс защиты по ГОСТ 14254-96;
- преобразователи первичные ПП — IР54; IР65;
- преобразователи измерительные ПИ — IP54;
- барьер искробезопасности – IP30.
Напряжение питания:
(220+22–33 )В, частота (50±1) Гц.
Потребляемая мощность:
Не более 18 ВА, для ДУЕ-1В – не более 1,ВА.
Параметры первичных преобразователей
Модификация первичного преобразователя | Температура измеряемой среды, °С | Температура окружающего воздуха, °С | Избыточное давление, МПа | Верхние пределы измерения, м |
---|---|---|---|---|
ПП-О-111-КНД | от минус 60 до плюс 100 | от минус 40 до плюс 60 | от 0 до 2,5 | 0,4 0,6 1,0 1,6 2,5 4,0 |
ПП-О-111-КНД-К | ||||
ПП-О-112-КНД | 5-250 | от минус 40 до плюс 60 | ||
ПП-О-112-КНД-К | ||||
ПП-О-122-КНД | 5-250 | от минус 40 до плюс 60 | ||
ПП-О-122-КНД-К | ||||
ПП-О-211-КНД | от минус 60 до плюс 100 | от минус 40 до плюс 60 | от 2,5 до 10,0 | |
ПП-О-211-КНД-К | ||||
ПП-О-212-КНД | 5-250 | от минус 40 до плюс 60 | ||
ПП-О-212-КНД-К | ||||
ПП-О-111-ТНТ | от минус 60 до плюс 100 | от минус 40 до плюс 60 | от 0 до 2,5 | 2,5 4,0 6,0 10,0 16,0 20,0 25,0 |
ПП-О-111-ТНТ-К | ||||
ПП-О-112-ТНТ | 5-250 | от минус 40 до плюс 60 | ||
ПП-О-112-ТНТ-К | ||||
ПП-О-122-ТНТ | 5-250 | от минус 40 до плюс 60 | ||
ПП-О-122-ТНТ-К | ||||
ПП-О-211-ТНТ | от минус 60 до плюс 100 | от минус 40 до плюс 60 | от 2,5 до 10,0 | 2,5 4,0 6,0 10,0 16,0 20,0 25,0 |
ПП-О-212-ТНТ | 5-250 | от минус 40 до плюс 60 | ||
ПП-О-212-ТНТ-К | ||||
ПП-О-113-СФ | от минус 60 до плюс 140 | от минус 40 до плюс 60 | от 0 до 2,5 | 0,4 0,6 1,0 1,6 |
ПП-О-111-ПСФ | от минус 60 до плюс 100 | от минус 40 до плюс 60 | от 0 до 2,5 | 0,4 0,6 1,0 1,6 2,5 |
ПП-О-112-ПСФ | 5-250 | от минус 40 до плюс 60 | ||
ПП-О-122-ПСФ | от минус 40 до плюс 60 | |||
ПП-О-211-ПСФ | от минус 60 до плюс 100 | от минус 40 до плюс 60 | от 2,5 до 10,0 | |
ПП-О-212-ПСФ | 5-250 | от минус 40 до плюс 60 | ||
от минус 40 до плюс 60 | ||||
ПП-О-111-ПТФ ПП-О-111-ПОФ |
от минус 60 до плюс 100 | от минус 40 до плюс 60 | от 0 до 2,5 | 1,6 2,5 4,0 6,0 10,0 16,0 20,0 25,0 |
ПП-О-112-ПТФ ПП-О-112-ПОФ |
5-250 | от минус 40 до плюс 60 | ||
ПП-О-122-ПТФ ПП-О-122-ПОФ |
5-250 | от минус 40 до плюс 60 | ||
ПП-О-211-ПТФ ПП-О-211-ПОФ |
от минус 60 до плюс 100 | от минус 40 до плюс 60 | от 2,5 до 10,0 | |
ПП-О-212-ПТФ ПП-О-212-ПОФ |
5-250 | от минус 40 до плюс 60 |
Нижний и верхний неизмеряемые уровни
Тип ПП | Нижний неизмеряемый уровень, мм | Верхний неизмеряемый уровень, мм | |
---|---|---|---|
штуцерное исполнение | фланцевое исполнение | ||
ПОФ | 20 | 90 | 90 |
ПСФ | 80 | 90 | 110 |
ПТФ | 80 | 90 | 110 |
СФ | 15 | 50 | - |
КНД | 40 | 140 | 105 |
ТНТ | 120 | 115 | 110 |
Масса первичных преобразователей
Модификации | Масса кг, не более | |
---|---|---|
со штуцером | с фланцем | |
ПОФ | 4,0 | 7,0 |
ПСФ | 5,0 | 8,5 |
ПТФ | 6,0 | 9,5 |
ТНТ | 7,0 | 10,5 |
КНД | 11,0 | 14,0 |
СФ | 7,0 | - |
Масса преобразователя измерительного ПИ не более 6,0 кг.
Приведенная погрешность датчика
Верхний предел измерения, м | Предел погрешности, % | ||
---|---|---|---|
±1,0 | ±1,5 | ±2,5 | |
0,2 | + | + | |
0,4 | + | + | |
0,6 | + | + | |
1,0 | + | + | + |
1,6 | + | + | + |
2,5 | + | + | + |
4,0 | + | + | + |
6,0 | + | + | + |
10,0 | + | + | + |
16,0 | + | + | + |
20,0 | + | + | + |
25,0 | + | + | + |
Примечания
Датчики изготавливаются:
- с пределом d, равным ±1,0 % модификации ТНТ для диапазона измерения 4,0 м и более;
- для измерения уровня криогенных жидкостей только с пределом d, равным ±1,5 %, ±2,5 %;
- для измерения водных растворов суперпластификатора с пределом d, равным ±1,5 %, ±2,5 % только модификации ПСФ, ПТФ.
