Горелка комбинированная ГБЛ-0,7 КОМБИ

Применение

Комбинированная горелка ГБЛ-0,7 КОМБИ мощностью 0,7 МВт имеет блочную конструкцию, является полностью автоматической и предназначена для сжигания природного газа, а также дизельного или печного бытового топлива. Горелка отличается безопасностью в работе, надежностью в эксплуатации и простотой монтажа, пуско-наладки и обслуживания.

Горелка применяется для работы с отопительными водогрейными котлами, работающими как с разрежением, так и с избыточным давлением в топке, с отопительно-производственными паровыми котлами, а также с другими теплоагрегатами (сушилками, плавильными печами, теплогенераторами и т. д.):

Горелка ГБЛ-0,7 КОМБИ используется с теплоагрегатами мощностью до 0,63 МВт.

Описание

Горелка жидкотопливная ЖБЛ-1,2

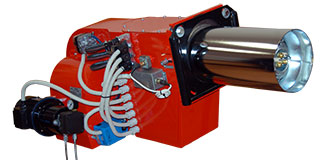

Горелка ГБЛ-0,7 КОМБИ
Горелка выпускаются в следующем исполнении:

  • по типу регулирования соотношения «топливо/воздух»:
    • по газу: раздельное.
  • по типу регулирования мощности:
    • по газу: модулируемое;
    • по жидкому топливу: двух- и трехступенчатое.
  • по размеру факела: стандартный или короткий (размеры факела могут быть изменены в зависимости от типа и конструкции теплоагрегата).

В комплект поставки входят:

  • горелка;
  • арматурная группа (газовая линейка) Ду 32, 50 или 65;
  • автоматика управления;
  • котловые датчики и соединительные кабели.

Горелка оснащается автоматикой управления СПЕКОН СК (управление горелкой и теплоагрегатом; модулируемое регулирование мощности по газу, двух- и трехступенчатое регулирование мощности по жидкому топливу). Возможны другие варианты поставки.

Основные преимущества горелки при работе на газе:

  • продление срока службы теплоагрегата;
  • экономия топлива не менее 5% (по сравнению с плавно-двухступенчатыми горелками соответствующей тепловой мощности), частотное и кислородное регулирование;
  • экологические нормы сжигания газа с минимальным количеством вредных выбросов в атмосферу по СО (даже до 0%) и NОx (по швейцарским, самым жестким, нормам);
  • широкий диапазон регулирования мощности (от 10 до 100%) и высокий КПД теплоагрегата во всем диапазоне регулирования;
  • полная автоматизация работы теплоагрегата (без обслуживающего персонала), диспетчеризация и дистанционное управление.

Основные преимущества горелок при работе на жидком топливе:

  • пуск в автоматическом режиме с предварительной продувкой топки теплоагрегата и дымоходов;
  • подача и розжиг жидкого топлива, установка необходимого режима горения;
  • поддержание заданных рабочих параметров теплоагрегата (температуры воды, давления пара и др.);
  • автоматическое отключение подачи топлива при достижении аварийных значений контролируемых параметров;
  • полная автоматизация работы теплоагрегата (без обслуживающего персонала), диспетчеризация и дистанционное управление.

Технические данные

Горелка ГБЛ-0,7 КОМБИ
Номинальная тепловая мощность, МВт 0,7
Вид топлива Природный газ / дизельное или печное бытовое топливо
Номинальный расход- газа, м3/час 76,3
- ж/топлива, кг/ч 58,8
Присоединительноедавление газа, кПа 5 - 45*
Электрическое питание 220/380 В, 50 Гц
Потребляемая электрическая мощность, кВт 1,5
Регулирование тепловой мощности - по газу Модулируемое
Регулирование тепловой мощности - по ж/топливу Двухступенчатое
Диапазон регулирования тепловой мощности – по газу 20 - 100%
Диапазон регулирования тепловой мощности - по ж/топливу 40, 100%
Автоматика управления СПЕКОН СК
Контроль пламени Фотоэлектрический датчик
Диаметр арматурной группы, мм 50
Масса, кг, не более 80**

* - Использование горелок на другом присоединительном давлении газа – по согласованию
** - Масса горелок указана без учета массы арматурной группы и автоматики управления.

Размеры факела могут быть изменены в зависимости от типа и конструкции теплоагрегата.

Необходимые минимальные размеры камеры сгорания (для жаротрубных котлов)

Тип котла длина, мм диаметр, мм
двухходовые котлы 1280 620
трехходовые котлы 1410 530

Таблица применяемости горелок ГБЛ-0,7 КОМБИ с промышленными котлами

Горелка Котел Производитель
ГБЛ-0,7 «КОМБИ» ТЕРМОТЕХНИК ТТ-50 (550 кВт) ООО «ЭНТРОРОС», г. Санкт-Петербург
ТУРБОТЕРМ ТТ (500 кВт) ООО «ПГ «РЭМЭКС», Московская обл., п. Черноголовка
ТУРБОТЕРМ-СТАНДАРТ ТТС (500 кВт)
ЗИОСАБ-500 ООО «ЗиОСаб-Дон», Ростовская обл., г. Волгодонск
КВ-Г-0,63-90Н (серия «Vacumatic») ОАО «Дорогобужкотломаш», Смоленская обл., п. Верхнеднепровский
ЭНЕРКО-500, ЭНЕРКО-600 ООО «НПФ «Экология-Энергетика», г. Москва
ЖК-0,63 ООО «Балткотломаш», г. Санкт-Петербург
КВСа-0,5, КВСа-0,6 ОАО «Новосергиевский механический завод», Оренбургская обл., п. Новосергиевка
КВа-0,5, КВа-0,63 (серия «Квант») ЗАО «Белогорье», Белгородская обл., г. Шебекино
КСВ-0,5 ЗАО «Уралкотломаш», г. Екатеринбург
КВСА-0,6 ООО «ПФ «ОКТАН», г. Омск



Возможен подбор горелок для любых типов теплоагрегатов.
