Устройства для слива нефтепродуктов из вагон-цистерн УСН
Предназначены для нижнего слива светлых и темных нефтепродуктов из железнодорожных вагон-цистерн.
Основными элементами установки являются опорный патрубок, включая шарнирно-соединенные трубы, оканчивающихся присоединительным фланцем, с другой стороны - присоединительной головкой.
Опорный патрубок является опорным элементом всей установки, закрепляется на бетонном основании и присоединяется к наземному трубопроводу. Шарнирно-соединенные трубы могут перемещаться в горизонтальной и вертикальной плоскостях, обеспечивая необходимый диапазон обслуживания. Все консольные части шарнирно-соединенных труб уравновешены компенсатором или противовесом.
Конструкция шарниров позволяет производить замену уплотнительной манжеты без разборки шарниров, шарниры двухрядные, усиленные. За счет регулировки обеспечивается обслуживание высоких и низких вагонов. Плавающие захваты присоединительной головки обеспечивают плотное соединение при перекосе горловины железнодорожных вагонов. Установка характеризуется простотой и надежностью, обслуживается одним оператором.

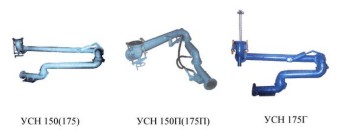

Среди разновидностей установок УСН-150 различают установки с бесфланцевым шарниром (облегченной конструкции), уравновешенные грузами и с вертикальным и горизонтальным компенсатором (более мягкое управление), последние две выпускаются в двух модификациях - с рабочей зоной 4 м и 6 м.
Среди разновидностей установок УСН-175 различают установки с пружинным компенсатором - в двух модификациях - с рабочей зоной 4м и 6м; уравновешенные грузами; с паровой рубашкой; с гидрорециркуляционным подогревом. Последние два варианта предназначены для нижнего слива темных нефтепродуктов в условиях холодного климата. Различие состоит в том, что в первом случае паровая рубашка снаружи обогревает канал установки, а во втором - через все устройство (внутри его) шарнирно-соединенная труба для подачи внутрь цистерны горячего продукта, при помощи которого и происходит отогрев продукта, находящегося в цистерне.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Диаметр условного прохода труб УСН-150 | 150 мм |
| Диаметр условного прохода труб УСН-175 | 175 мм |
| Рабочее давление среды | 0,6 МПа (6 кгс/см²) |
| Давление подогревающей жидкости на входе напорного трубопровода для УСН-175Г |
1 МПа (10 кгс/см²) |
| Диапазон обслуживания | 6 (4) м |
| Усилие, необходимое для перемещения шарнирных труб | 80 Н (8 кгс) |
| Усилие, прикладываемое к рукоятке захватов во время подключения головки к патрубку ж/д цистерны |
200 Н (20 кгс) |
| Масса УСН-150 УСН-150(6м) УСН-175 УСН-175(6м) |
145 кг 155 кг 165 кг 180 кг |
| Температура окружающей среды | от -40°C до +40°C |
| Габаритные размеры в сложенном положении | |
| 6 м | 2800х1100х800 мм |
| 4 м | 2300х1100х800 мм |
