Внимание! Информация из архива! Смотрите актуальный каталог продукции.



Электромагнитный РСЦ

Электромагнитный РСЦ Расходомер-счётчик электромагнитный РСЦ предназначен для непрерывного измерения расхода и объёма, протекающих по трубопроводу электропроводящих невзрывоопасных жидкостей. Расходомер может применятся для технологических целей и учётно-расчётных операций в системах водоснабжения жилых, общественных, коммунально-бытовых зданий, промышленных предприятий, а также в системах автоматического регулирования.

Новые функции прибора:

  1. Изменение масштаба шкалы расхода по токовому выходу.
  2. Демпфирование (сглаживание) показаний мгновенного расхода; степень сглаживания задается путем изменения времени сглаживания.
  3. Дополнительный счетчик с возможностью обнуления, позволяет использовать прибор для измерения дозированных объемов.
  4. Выбор режима подсветки (автоотключение через 1 минуту после последнего нажатия кнопки, либо постоянная подсветка).

Достоинства прибора:

  1. Широкий диапазон измерения расхода – от 0,1% до 100% максимального значения, например при использовании РСЦ в системах с большим перепадом расхода жидкости.
  2. Наличие интерфейса RS-485 и токового выхода (0-5 мА, 0-20 мА. 4-20 мА) позволяет использовать РСЦ в автоматизированных системах учета и регулирования расхода жидкостей. Использование интерфейса RS-485 позволяет подключать до 32 приборов к одной линии связи.
  3. Не чувствителен к взвесям и пузырькам воздуха в жидкости (в отличие от ультразвуковых).
  4. Малое потребление мощности (не более 2 Вт с включенной подсветкой индикатора и не более 1,4 Вт с отключенной).
  5. Поставляется в комплекте с распаянным кабелем. При монтаже РСЦ необходима только установка датчика на трубопровод.
  6. По отдельному заказу возможно изготовление прибора с функцией регулирования расхода жидкости, путем выдачи сигналов на управляемую задвижку.

Расходомер-счетчик электромагнитный РСЦ (исполнение 00)

Расходомер-счётчик электромагнитный РСЦ исполнения 00, служит для непрерывного преобразования в импульсный сигнал, пропорциональный объему, протекающей по трубопроводу электропроводящей жидкости и предназначен для работы с тепловычислителями, регуляторами и другими вторичными приборами.

Достоинства прибора (исполнение 00):

  1. Малая цена, от 5980 р.
  2. Наличие оптоизолированного ( транзисторый ключ ) импульсного выхода, позволяет использовать расходомер с вторичными приборами имеющими различные уровни входных сигналов.
  3. Малое потребление мощности (не более 0.9 Вт).
  4. По отдельному заказу расходомер дополнительно может иметь токовый выход пропорциональный расходу жидкости.

Технические характеристики

Диапазон измерения, %(100% = 10 м/с расхода)от 0,1 до 100
Относительная погрешность в диапазоне расходов от 1 до 100 %±1
Номинальное давление, атм25
Максимальная температура жидкости, °С150
Напряжение, В220 (+10%/-15%)
Окружающая температура, °Сот 5 до 50
Межповерочный интервал4 года

Фланцевое исполнение

Dy, мм1525405080100150200300
Qmax, м³/ч6,417,6457118128463611302544
Qmin, м³/ч0,00640,01760,0450,0710,1810,2840,6361,1302,544
ЦИ, л/имп110101010010010010001000
Fp, Гц1,770,491,261,960,500,791,770,310,71
Габариты, мм155х 95х95155х 115х115200х 145х145200х 160х170230х 195х205250х 230х240320х 300х310350х 360х360485х 564х430
Масса, кг78111217245070125

Исполнение типа "сендвич"

Dy, мм15254050
Qmax, м³/ч6,417,64571
Qmin, м³/ч0,160,441,131,78
ЦИ, л/имп1101010
Fp, Гц1,770,491,261,96
Габариты, мм57х69х5178х79х7298х99х93113х119х107





Терминал РСЦ Сертификат Госстандарта России №16364 от 26 ноября 2003 г. Государственный реестр №18215-03 Гигиеническое заключение №43.ОЦ.2.421.П.1008.11.00 от 09.11.2000.

Терминал для расходомеров-счетчиков РСЦ

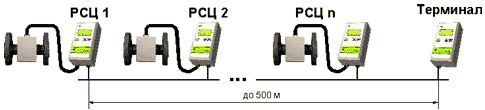

Терминал (удалённый блок индикации) предназначен для отображения информации, поступающей с расходомеров счётчиков РСЦ, удалённых на растояние до 500 м.

Использование интерфейса RS-485 позволяет подключать до 32 расходомеров-счётчиков РСЦ к одной линии связи.
