Внимание! Информация из архива! Смотрите актуальный каталог продукции.



VFD-S (малогабаритные для управления вентиляторами, конвейеры, печи, термошкафы)

Предназначены для управления скоростью вращения, плавного пуска/останова и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором

Особенности:

  • современный компактный транзисторный преобразователь частоты с микропроцессорным управлением.
  • простая конструкция, приемлемая для Российского пользователя цена.
  • реализует частотный способ управления двигателем, с широкой возможностью корректировки зависимостей Uвых = f(Fвых) и Fвых = f(Uупр).
  • частота ШИМ устанавливается пользователем в диапазоне от 3 до 10 кГц.
  • автоматическая стабилизация напряжения на двигателе (AVR);
  • подъем начального пускового момента и компенсация скольжения.
  • встроенный тормозной ключ - динамическое торможение двигателя и торможение постоянным током.
  • встроенный PLC (программируемый логический контроллер), реализующий:
  • работу по циклограмме с использованием 8-ми предустановленных частот вращения, изменением направления вращения и времени работы на каждом шаге;
  • управление по состоянию внутреннего счетчика и количеству импульсов, поступающих с датчика подсчета дискретных событий, например, датчика подсчета количества изделий проходящих по конвейеру.
  • последовательный интерфейс RS-485 (MODBUS со скоростью обмена до 38 400 бод).
  • автоматический рестарт после кратковременного пропадания питающего напряжения.
  • перегрузочная способность - 150% от номинального момента в течение 60 сек.
  • работа преобразователя в составе конкретного устройства может быть оптимизирована с помощью его параметрирования (всего 100 программируемых параметров, разбитых на 9 функциональных групп). Параметрирование осуществляется пользователем со встроенного пульта управления или по последовательному интерфейсу.

Основные характеристики преобразователей VFD-M

VFDxxxSxxA 002 004 007 015 022 004 007 015 022
Ном. мощность, кВт 0,2 0,4 0,75 1,5 2,2 0,4 0,75 1,5 2,2
Ном. выходной ток, A 1,6 2,5 4,2 7,5 11,0 1,5 2,5 4,2 5,5
Диапазон регулировки выходной частоты - от 1,0 до 400 Гц, напряжения - от 0 до Uсети
Напряжение сети 50Гц 1 х (200 - 240) В ±10% 3 х (380 - 480) В ±10%
Габариты (выс/шир/гл), мм 148 х 85 х 88 148 х 85 х 102 148 х 85 х 125 173 x 102 x 145 220 х 118 х 131 186 х 100 х 102 186 х 100 х 125 186 х 100 х 145 218 х 100 х 145
Масса, кг 0,67 0,76 0,93 1,52 1,77 0,91 0,91 1,22 1,31
Рабочая t° среды от минус 10 до +40 °С (без образования конденсата и инея)

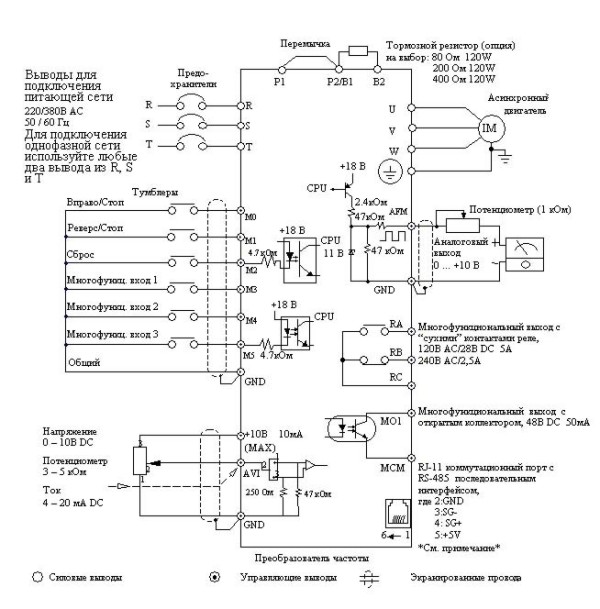

Типовая схема подключения
