VFD-M (пищевое оборудование, мельницы, прокатные станки и т.п.)
Предназначены для управления скоростью вращения трехфазных асинхронных электродвигателей мощностью от 0,4 до 5,5 кВт напряжением 220 и 380 В.
Рекомендуются для применения в электроприводе различных устройств, например, насосах, вентиляторах, миксерах, транспортерах, намоточно-размоточных узлах и т. д.
Особенности:
- малые габариты и масса; возможность монтажа, как на стенку, так и на DIN-рейку.
- частотный способ управления (V/F – const) – три типовые встроенные характеристики (для нагрузок M-const, M-var и требующих повышенного пускового момента) и одна формируемая пользователем.
- возможность выноса пульта управления с LED индикатором и встроенным потенциометром.
- высокий КПД – не менее 97%.
- низкий уровень шума – высокая несущая частота ШИМ – до 18 кГц.
- широкие возможности настройки параметров ПЧ под конкретную задачу (97 параметров, значения которых, может изменять пользователь с пульта управления или через порт RS-485 с компьютера).
- встроенный программируемый логический контроллер (pLC), который позволяет осуществить работу привода по циклу (до 7 вых. частот и времени работы на этих частотах).
- знаки соответствия CE, ul, производство сертифицировано по ISO9002.
Основные характеристики преобразователей VFD-M
| Номинальное напряжение питания | 1 x 220 В AC | 3 х 380В АС | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| VFD-M A/B | 004 | 007 | 015 | 022 | 007 | 015 | 022 | 037 | 055 | ||
| Выход | Номинальная мощность двиг., кВт | 0,4 | 0,75 | 1,5 | 2,2 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | |
| Ном. вых. мощность, кВА | 1,0 | 1,9 | 2,7 | 3,8 | 2,3 | 3,1 | 3,8 | 6,2 | 9,9 | ||
| Ном. вых. ток, А | 2,5 | 5,0 | 7,0 | 10 | 3,0 | 4,0 | 5,0 | 8,2 | 13 | ||
| Макс. вых. напряжение | не менее 0,95 от действующего напряжения сети | ||||||||||
| Частота, Гц | 0,1...400 Гц с дискретностью 0,1 Гц | ||||||||||
| Вход | Напряжение питания, В | 1х(180...240) В и 3х(342...528) В | |||||||||
| Частота | 50/60 Гц ±5 % | ||||||||||
| Коэффициент мощности | не менее 0,9 | ||||||||||
| Параметры | Перегрузочная способность | 150% от номинального тока ПЧ в течение 1 мин | |||||||||
| Время разгона/торможения | 0,1...600 сек (независимая установка времени разгона и торможения) | ||||||||||
| Характеристика момента | Автоматический и ручной подъем пускового момента, авто и ручная компенсация скольжения, пусковой момент 150 % при 5 Гц | ||||||||||
| Защита от останова | при срабатывании защиты от перегрузки и превышения напряжения на шине DC | ||||||||||
| Задание частоты | с пульта | с помощью кнопок D и Ñ или встроенного потенциометра | |||||||||
| Внешними сигналами | Потенциометр 5кОм/0,5Вт DC 0...+10В [или 0~+5В] (вх. сопр. 47 кОм), 4...20 мA (вход. сопротивление. 250 Ом); многофункц. вход выбор 1...5 | ||||||||||
| Управление | Клавиатура | кнопки RUN, STOp, FWD/REV | |||||||||
| Внешние сигналы | Через многофункциональные терминалы M0, M1, M2, M3, M4, M5 | ||||||||||
| Функции многофунк. входов | Выбор скорости 1...7, заданная скорость (JOG), блокировка разгона/торможен., выбор времени разг./торм. 1 или 2, вход запуска внутреннего счётчика. | ||||||||||
| Функции многофункц. выходов | авария; достижение заданной, либо пороговой частоты; скорость; неисправность силового модуля; местн./дист.; pLC; недонапряжение | ||||||||||
| Аналог./цифровые выхода | измерение вых. тока и частоты с помощью аналоговых и цифровых приборов | ||||||||||
| Другие функции | Авторегуляция напряжения AVR, кривая-S разгона, контроль правильности установок, регулируемая несущая частота, установка пороговой частоты, рестарт после спада напряжения, установка огранич. частоты, сброс/блокировка параметров, выбор метода задания частоты, блокировка реверсивной работы, и т.д. | |
| Преобразователи имеют защиту от | перенапряжения, недонапряжения, перегрузки, перегрева и т.п. | |
| Охлаждение | Воздушное принудительное | |
| Условия эксплуатации | Место установки | Не выше 1000 м над уровнем моря, вдалеке от газов, пыли и жидкостей |
| Рабочие условия | минус 10...+50°C (без конденсации) | |
| Температура хранения | минус 20...+60°C | |
| Относительная влажность | не более 90 % (без конденсации) | |
| Вибрация | 9,80665 м/сек² (1g) менее 20 Гц, и 5,88 м/сек² (0,6g) менее 20...50 Гц | |

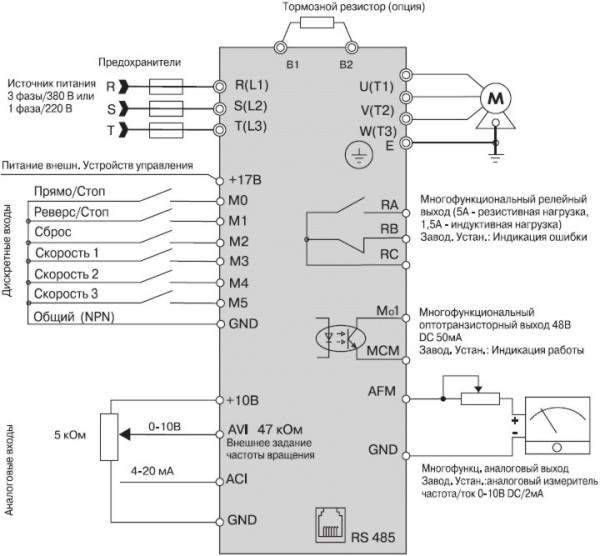

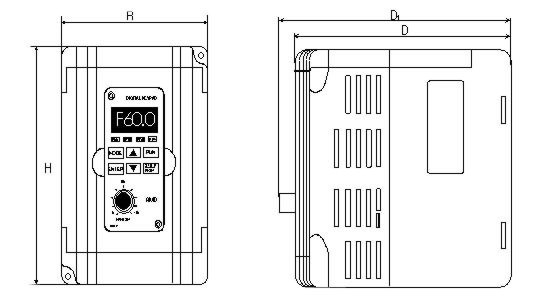

Габаритно-установочные размеры
| Типономиналы | Размеры, мм | |||
|---|---|---|---|---|
| B | H | D | D1 | |
| 0,4 и 0,75 кВт 220В | 85 | 142 | 113 | 120 |
| 1,5 кВт 220 В; 0,75; 1,5 и 2,2 кВт 380 В | 100 | 151 | 117 | 124 |
| 2,2 кВт 220 В; 3,7 и 5,5 кВт 380 В | 125 | 220 | 166 | 225 |
